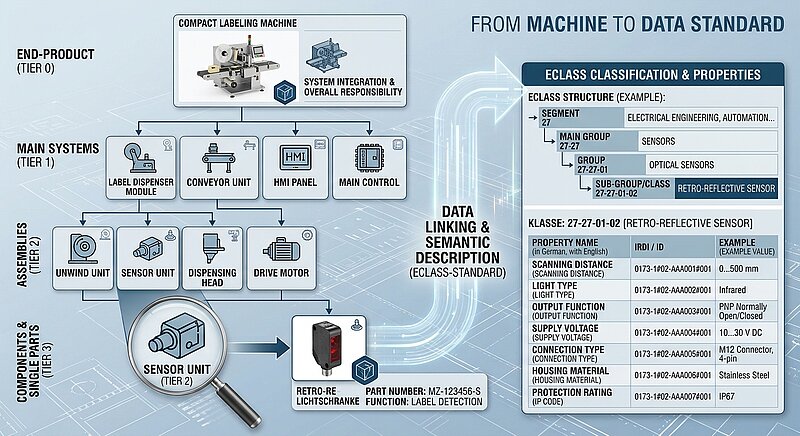

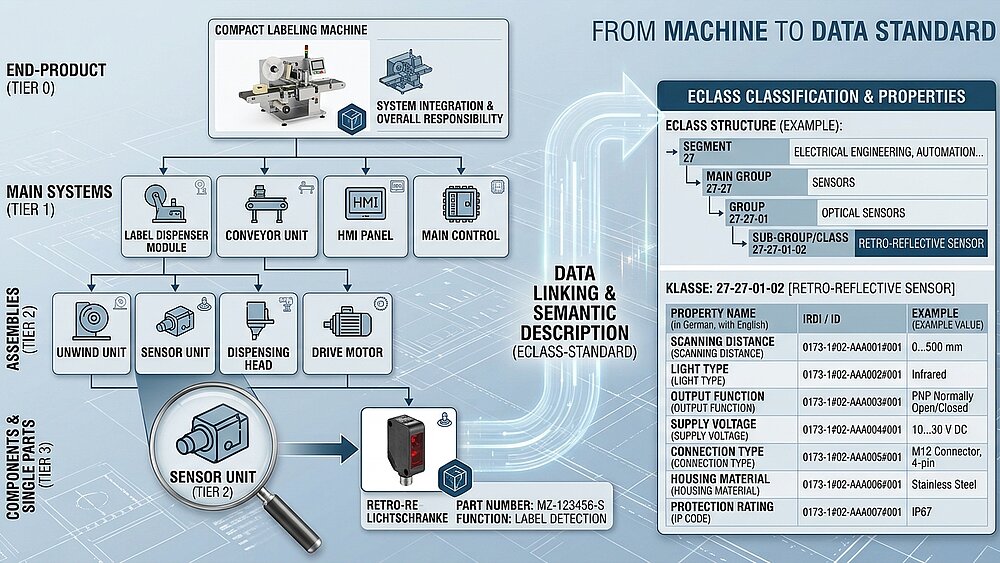

1. Structuration au moyen de la hiérarchie N-Tier
Avant de pouvoir harmoniser les données, une machine, par exemple, doit être subdivisée hiérarchiquement en niveaux logiques. Cette taxonomie représente la structure de nomenclature multiniveau (Multi-Level BOM) :
- Tier 0 (produit final) : l’installation complète, avec un accent mis sur la fonction globale et la responsabilité système
- Tier 1 (systèmes principaux) : des modules fonctionnels de grande taille tels qu’une unité de convoyage, un module distributeur ou un système de commande
- Tier 2 (sous-ensembles) : des unités fonctionnelles spécifiques, comme l’unité capteur ou la tête de distribution
- Tier 3 / Tier N (composants et pièces détachées) : des pièces achetées et des pièces normalisées discrètes, telles que des capteurs optiques, des moteurs ou des éléments de liaison
2. Ancrage sémantique au moyen d’ECLASS
Une fois la position physique ou fonctionnelle de chaque élément dans l’arborescence système définie, une classification ECLASS univoque est attribuée aux nœuds des différents niveaux.
- Classification univoque : chaque composant – par exemple la barrière photoélectrique rétroréfléchissante au Tier 3 – est positionné sans ambiguïté dans le standard international au moyen de la clé de classe ECLASS à quatre niveaux (par ex. 27-27-01-02)
- Jeu de propriétés standardisé : au lieu de textes libres propriétaires, le composant reçoit un jeu de propriétés normalisé (par ex. portée de détection, type de lumière, fonction de sortie et tension d’alimentation), avec des IRDI lisibles par machine (International Registration Data Identifiers) et des unités de mesure définies
- Continuité à tous les niveaux : ce principe ne s’applique pas uniquement au Tier 3 : des sous-ensembles entiers (Tier 2) ou des modules de machine (Tier 1) peuvent également être décrits de manière standardisée au moyen de classes ECLASS de niveau supérieur
Valeur ajoutée de l’approche : la combinaison de la structure N-Tier et d’ECLASS crée une base de données interopérable. Elle permet un échange fluide des données dans l’ingénierie (CAD/PLM/ERP), accélère les processus d’approvisionnement et constitue le fondement sémantique des jumeaux numériques et des Asset Administration Shells.
