ECLASS ADVANCED ermöglicht die Beschreibung des funktionalen Aufbaus eines jeden Produktes. Jedes Produkt wird dabei in seine Funktionen zerlegt und diese werden einzeln beschrieben.

Produkte, deren funktionale Strukturen oder deren Anschlüsse konfigurationsabhängig varieren, sind ebenfalls darstellbar. Dies geschieht durch Funktionsgruppen, die die Variationen abbilden. Die Funktionen werden erst innerhalb dieser vorgelagerten Funktionsgruppenstruktur beschrieben.

Vorläufige Abbildung von Funktionen, die in zukünftigen Versionen angepasst werden.

Merkmale Funktionsgruppe

Level	Art	Strukturelement Name	Anwendung, Bedeutung	Funktion für CAx und Prozess
1	B	Funktionsgruppe	Block Funktionsgruppe	Block zur Beschreibung der Funktionsgruppe
2	M	Funktionskriterium	Spezifizierung der FunktionsgruppenbeschreibungFunktionsumfangs.	Selektionsmöglichkeit für die CAx-Systeme
3	W	Konfiguration Artikel	Kennzeichnung von Beschreibungen zur Konfiguration von Artikeln.
3	W	Konfiguration Funktionsgruppe	Kennzeichnung von Beschreibungen zur Konfiguration von Funktionsgruppen.
3	W	Konfiguration allgemein	Kennzeichnung von allgemeiner Konfigurations- und Funktionsbeschreibung des Artikels.
3	W	Konfiguration Einzelfunktion	Kennzeichnung von Beschreibungen zur Konfiguration von Einzelfunktionen.
3	W	Montage	Kennzeichnung von Beschreibungen zu Montage konfigurationen
2	M	Funktionsgruppen-ausführung	Textlicher Hinweis	Möglichkeit Anwendungs-hinweise anzugeben
2	M	Typ der Funktionsgruppen	Beschreibung der Art der Funktionsgruppe	Anwendungskennung für die direkt untergeordneten Funktionsgruppen
3	W	feste Funktionsgruppen	Bei diesem Wert sind alle untergeordneten Funktionsgruppen fester Bestandteil des Produktes. Direkte Zuweisung zur Funktionsgruppe keine Auswahl	Die Funktionsgruppen sind dem Produkt fest zugeordnet
3	W	Varianten von Funtionsgruppen	Bei diesem Wert ist nur eine der untergeordneten Funktionsgruppen Bestandteil des konfigurierten Produktes. Variante Zuweisung zur Funktionsgruppe. Eine Auswahl ist erforderlich.	Auswahl einer möglichen Variante beim Projektierungsvorgang
2	C	Anzahl der Funktionsgruppen	Angabe der Anzahl der vorhandenen Funktionsgruppen	Ruft den Block zur Beschreibung einer Funktionsgruppe rekursiv gemäß Anzahl auf
2/3	B	Funktionsgruppe	Block Funktionsgruppe	Möglichkeit konfigurationsabhängig Varianten zu beschreiben
2	C	Anzahl der Teilebeziehung	Nur wenn funktionsgruppenabhängig andere Teile erforderlich sind als auf der Artikelebene Teilebeziehung schon definiert. Weiter siehe Punkt 6.1 Teilebeziehungen	Ruft den Block zur Teilebeziehungsbeschreib-ung gemäß Anzahl auf. Hier können konfigurationsabhängige Teile dem Produkt zugeordnet werden.
2	C	Anzahl der Funktionen	Angabe der Anzahl vorhandener Funktionen des Artikelsinnerhalb dieser Funktionsgruppe Weiter siehe Punkt 7.2 Funktion#Funktion	Ruft den Block zur Funktionsbeschreibung gemäß Anzahl auf

Funktion

Level	Art	Strukturelement Name	Anwendung, Bedeutung	Funktion für CAx und Prozess
1	B	Funktion	Block Funktion	Block zur Beschreibung der Funktion
2	C	Anzahl der Teilebeziehung	Nur wenn funktionsabhängig andere Teile erforderlich sind als auf der Artikelebene unter Teilebeziehung schon definiert. Weiter siehe Punkt 6.1 Teilebeziehungen	Ruft den Block zur Teilebeziehungsbeschreibung gemäß Anzahl auf
2	C	Anzahl der Funktionsbeziehung	Angabe der Anzahl vorhandener Funktionsbeziehungen des Artikels	Ruft den Block zur Funktionsbeziehungsbeschreib-ung gemäß Anzahl auf
2/3	B	Funktionsbeziehung	Block Funktionsbeziehung	Block zur Beschreibung der Funktionsbeziehung
4	M	Funktionsbeziehungs-kriterium	Abhängigkeitsbeschreibung der Funktion zum Artikel.
5	W	konfigurationsabhängig	Kennzeichnung der Funktionsbeziehung als konfigurationsabhängig.
5	W	fixe Beziehung	Kennzeichnung der Funktionsbeziehung als fest.
4	M	Funktionsname	Identifikation der zugeordneten Funktion zur Funktions- beziehung.
2	B	Funktionsidentifikation	Block Funktionsidentifikation	Block zur Beschreibung der Funktionsidentifikation. Weiter siehe
3	M	Funktionsbeschreibung	Textueller Hinweis (lang)	Langtext zur Projektierungsunterstützung
3	M	Funktionsbezeichnung	Zurzeit eClass Symbol ID Funktionskennung oder wenn nicht möglich Kurztext zur unterstützenden Kennzeichnung der Funkton. Wird im CAE häufiger dargestellt. (Bsp: DI für die Kennzeichnung eines Digalen Eingangskanals)	Zurzeit ID als Bezug zum Symbol oder als Mappingbezug
3	M	Funktionsname	Identifikator der Funktion. Wird im CAE z.B. in Strukturen, Listen und in grafischen Symbolen dargestelt. Bsp.: CH1 für Kanal 1. Siehe 7.2 Funktion#Elektrische Anschlüsse	Siehe 5.2. Unterstützt das funktionale Projektieren
3	M	Kennbuchstabe nach Aufgabe/Zweck der Unter-klasse (IEC 81346-2)	Weiter siehe 6 Aspekt CAx-Basis	Wird von den CAx-Systemen zur funktionsorientierten Anlagenmodelierung benötigt.
3	M	Kennbuchstabe nach Aufgabe/Zweck der Klasse (IEC 81346-2)	Weiter siehe 6 Aspekt CAx-Basis	Wird von den CAx-Systemen zur funktionsorientierten Anlagenmodelierung benötigt.
2	B	Gerät oder Verbindung	Block Gerät oder Verbindung	Ruft den Block zur Gerät oder Verbindungsbeschreibung auf
3	P	Typ der Funktion	Aufruf Typ der Funktion polymorph. Kennzeichnung des Artikels als Gerät oder Verbindung	Für die CAx-Dokumentation wird zwischen den Objekten Gerät und Verbindung unterschieden da diese mit differenzierten Eigen-schaften beschrieben werden.
4	W	Gerät	Identifikation des polymorphen Blockes Gerät. Wird gewählt wenn der Artikel Funktionen trägt die über Anschlüsse oder drahtlose Kommunikationsschnittstellen mit anderen Artikeln verbunden werden.	Ruft Merkmale zur Beschreibung von Gerätefunktionen auf. Weiter siehe Beschreibung Gerät 7.2 Funktion#Gerät
4	W	Verbindung	Identifikation des polymorphen Blockes Verbindung. Wird gewählt wenn der Artikel zwischen zwei Objekten 2 Anschlüsse verbinden kann.	Ruft Merkmale zur Beschreibung von Verbindungsfunktionen auf. Weiter siehe Beschreibung 7.2 Funktion#Verbindung

Gerät

Zur Abbildung von mechatroninischen Geräten und deren Kombinationen können Funktionen entsprechend ihren technischen Diziplinen unterschiedlich beschrieben werden. Das wird über das Merkmal Typ des Gerätes realisiert.

In dem Bereich Funktionsgruppe elektrisch werden für das funktionsorientierte Engineering Angaben zu den Produkteigenschaften aus Sicht der CAE-Planung für Automatisierungssysteme gemacht.

Level	Art	Strukturelement Name	Anwendung, Bedeutung	Funktion für CAx und Prozess
1	W	Gerät	Identifikation des polymorphen Blockes Gerät	Siehe: 7.2 Funktion#Funktion Merkmal Typ der Funktion Wert: Gerät
2	C	Anzahl der Geräteanschlüsse	Angabe der Anzahl zugeordneter Geräteanschlüsse zur Funktion	Ruft den Block zur Beschreibung von Geräteanschluss gemäß Anzahl auf. Weiter siehe 7.2 Funktion#Geräteanschluss
2	C	Anzahl der Gerätestecker	Angabe der Anzahl zugeordneter Gerätestecker zur Funktion	Ruft den Block zur Beschreibung von Geräteanschluss gemäß Anzahl auf Weiter siehe 7.2 Funktion#Gerätestecker
2	P	Typ des Gerätes	Aufruf Typ des Gerätes polymorph	Auswahl Typ des Gerätes
3	W	Gerätefunktion (elektrisch)	Identifikation des polymorphen Blockes Gerätefunktion (elektrisch)
4	P	Funktionsgruppe (elektrisch)	Aufruf Funktionsgruppe (elektrisch) polymorph
5	W	Zentralfunktion	Identifikation des polymorphen Blockes Zentralfunktion	Weiter siehe 7.2 Funktion#Zentralfunktion
5	W	Kommunikationsschnittstelle	Identifikation des polymorphen Blockes Kommunikationsschnittstelle	Weiter siehe 7.2 Funktion#Kommunikationsschnittstelle
5	W	Kontakt	Identifikation des polymorphen Blockes Kontakt..	Weiter siehe 7.2 Funktion#Kontakt
5	W	Elektromechanischer Antrieb	Identifikation des polymorphen Blockes elektromechanischer Antrieb.	Weiter siehe 7.2 Funktion#Elektromechanischer Antrieb
5	W	Eingang/Ausgang	Identifikation des polymorphen Blockes Eingang/Ausgang	Weiter siehe 7.2 Funktion#Eingang/Ausgang
5	W	Signalanpasser	Identifikation des polymorphen Blockes Signalanpasser.	Weiter siehe 7.2 Funktion#Signalanpasser
5	W	Klemme/Klemmenebene	Identifikation des polymorphen Blockes Klemme/Klemmenebene.	Diese Funktion repräsentiert das Produkt selber. Es ist dazu da, Strukturen wie z.B. Anschlüsse für das Produkt zu übertragen. Diese Funktion darf nur maximal ein mal pro Prdukt verwendet werden und Weiter siehe 7.2 Funktion#Klemme/Klemmenebene
3	W	Gerätefunktion (hydraulisch)	Identifikation des polymorphen Blockes Gerätefunktion (hydraulisch)	Aktuell noch nicht ausmodeliert.
3	W	Gerätefunktion (Steckerelement)	Identifikation des polymorphen Blockes Gerätefunktion (Steckerelement)	Aktuell noch nicht ausmodeliert.
3	W	Gerätefunktion (pneumatisch)	Identifikation des polymorphen Blockes Gerätefunktion (pneumatisch)	Aktuell noch nicht ausmodeliert.
3	W	Gerätefunktion (verfahrenstechnisch)	Identifikation des polymorphen Blockes Gerätefunktion (verfahrenstechnisch)	Aktuell noch nicht ausmodeliert.
4	C	Anzahl der Explosionsschutz-parameter für Eigensicherheit	Angabe der Anzahl Explosionsschutzparameter für Eigensicherheit	Ruft den Block zur Beschreibung Explosionsschutzparameter für Eigensicherheit gemäß Anzahl auf
4/5	B	Explosionsschutzparameter für Eigensicherheit	Block Explosionsschutzparameter für Eigensicherheit
6	M	Konzept der Explosionssicherheit
7	W	Entität
7	W	FISCO
7	W	FNICO
7	W	non incendive
7	W	SISCO
6	M	Zündschutzart Eigensicherheit
6	B	Sicherheitstechnische Kenngröße aktiv
7	M	max. äußere Kapazität
7	M	max. äußere Induktivität
7	M	max. äußeres Induktivitäts-Widerstandverhältnis
7	M	max. Ausgangsstrom
7	M	max. Ausgangsleistung
7	M	max. Ausgangsspannung
6	B	Sicherheitstechnische Kenngröße passiv
7	M	max. Eingangsleistung
7	M	max. Eingangsspannung
7	M	max. Eingangsstrom
7	M	max. innere Kapazität
7	M	max. innere Induktivität
4	C	Anzahl der Bemessungswerte der Gerätefunktionen	Angabe der Anzahl vorhandener Bemessungswerte der Gerätefunktionen	Ruft den Block zur Beschreibung der Bemessungswerte der Gerätefunktionen gemäß Anzahl auf
4/5	B	Bemessungswert	Angabe von Bemessungswerten zur Funktion
6	M	Geräteschaltungstechnik
6	M	Leistungsfaktor (Cos phi)
6	M	Bemessungsstrom
6	M	Bemessungsfrequenz
6	M	Bemessungsleistung (AC)
6	M	Bemessungsleistung (DC)
6	M	Bemessungsspannung
6	M	Bemessungsspannungs-form
4	C	Anzahl der galvanischen Trennungen	Angabe der Anzahl galvanischer Trennungen	Ruft den Block zur Beschreibung der galvanischen Trennungen gemäß Anzahl auf
4/5	B	Galvanische Trennung	Block galvanische Trennung
6	M	galvanische Trennung zu Erdungen	Angabe der Prüfspannung	Beschreibung der galvanischen Trennung zur sicheren Anlagen-projektierung erforderlich
6	M	galvanische Trennung zu Ausgängen	Angabe der Prüfspannung	dito
6	M	galvanische Trennung zu Kommunikations-schnittstellen	Angabe der Prüfspannung	dito
6	M	galvanische Trennung zu externen Versorgungen	Angabe der Prüfspannung	dito
6	M	galvanische Trennung zu Eingängen Prüfspannung	Angabe der Prüfspannung	dito
6	M	galvanische Trennung zu internen Versorgungen	Angabe der Prüfspannung	dito
6	M	Referenznorm für galvanische Trennung	Angabe der Norm auf der die Angaben zur galvanischen Trennung beruht.	dito
4	C	Anzahl der Explosionsschutzparameter für nicht zündfähige Installationen	Angabe der Anzahl Explosionsschutzparameter für nicht zündfähige Installationen	Ruft den Block zur Beschreibung der Explosionsschutzparameter für nicht zündfähige Installationen gemäß Anzahl auf
4/5	B	Explosionsschutz Geräteparameter für nicht zündfähige Installation	Block Explosionsschutz Geräteparameter für nicht zündfähige Installationen	Zur Projektierung des Ex-Schutzes erforderlich
6	M	innere Induktivität	Resultierende Induktvität am elektrischen Ein- oder Ausgang des Gerätes. mH	Zur Projektierung des Ex-Schutzes erforderlich
6	M	innere Kapazität	Resultierende Kapazität am elektrischen Ein- oder Ausgang des Gerätes μF	Zur Projektierung des Ex-Schutzes erforderlich
6	M	max. zulässige Spannung	max. erlaubte Spannung unterhalb der das Betriebsmittel betrieben werden darf.	Zur Projektierung des Ex-Schutzes erforderlich

Zentralfunktion

Diese Funktion repräsentiert das Produkt selber. Es ist dazu da, Strukturen wie z.B. Anschlüsse für das Produkt zu übertragen. Diese Funktion darf nur maximal einmal pro Produkt verwendet werden und sollte immer als erste Funktion verwendet sein.

Diese Auswahl dieser Funktion bringt keine weiteren Merkmale mit sich.

Kommunikationsschnittstelle

Level	Art	Strukturelement Name	Anwendung, Bedeutung	Funktion für CAx und Prozess
1	M	Identifikation der digitalen Kommunikations-schnittstelle	Angabe des Kommunikations-schnittstelle	Angabe wird zur Projektierung benötigt.
2	W	Werteauswahl aus einer Liste		CAE darstellungsrelevant.
1	M	Art des Kommunikationsprotokoll	Angabe des Kommunikationsprotokoll	Angabe wird zur Projektierung benötigt.
2	W	Werteauswahl aus einer Liste		CAE darstellungsrelevant.
1	M	Schnittstellenbauform	Angabe zur Kontaktierung	Angabe wird zur Projektierung benötigt.
2	W	Drahtlos		CAE darstellungsrelevant.
2	W	Festanschluss		CAE darstellungsrelevant.
2	W	Stecker		CAE darstellungsrelevant.

Kontakt

Level	Art	Strukturelement Name	Anwendung, Bedeutung	Funktion für CAx und Prozess
1	M	Schaltfunktion	Beschreibung der Kontakt-Funktionsausführung entsprechend der IEC 60617	Angabe wird zur Projektierung benötigt.
2	W	Hilfsschalter		CAE darstellungsrelevant.
2	W	Lasttrennschalterfunktion		CAE darstellungsrelevant.
2	W	Leistungsschalterfunktion		CAE darstellungsrelevant.
2	W	Motorschutzschalter		CAE darstellungsrelevant.
2	W	Schützfunktion		CAE darstellungsrelevant.
2	W	Trennschalterfunktion		CAE darstellungsrelevant.
1	M	Typ des Kontaktes	Angabe zum Typ des Kontaktes entsprechend der IEC 60617	Angabe wird zur Projektierung benötigt.
2	W	mechanisch		CAE darstellungsrelevant.
2	W	elektronisch		CAE darstellungsrelevant.
1	M	Ausführung des Kontaktes	Angabe der Schaltfunktion des Kontaktes	Angabe wird zur Projektierung benötigt.
2	W	Schließer	Der Kontakt schließt bei Anregung	CAE darstellungsrelevant.
2	W	Öffner	Der Kontakt öffnet bei Anregung	CAE darstellungsrelevant.
2	W	Wechsler	Der Kontakt wechselt die Schaltstellungen bei Anregung	CAE darstellungsrelevant.
1	M	Kontaktverhalten	Zusätzliche Beschreibung des Kontaktverhalten entsprechend der IEC 60617. Nur wenn zutreffend	Angabe wird zur Projektierung benötigt.
2	W	abfallverzögert	Bei Entregung schaltet der Kontakt zeitverzögert.	CAE darstellungsrelevant.
2	W	anzugs- und abfallverzögert	Bei Anregung und Entregung schaltet der Kontakt zeitverzögert.	CAE darstellungsrelevant.
2	W	anzugsverzögert	Bei Anregung schaltet der Kontakt zeitverzögert.	CAE darstellungsrelevant.
2	W	ausschaltwichend	Bei Entregung wechselt der Kontakt seine Schaltstellung und dann selbstständig ohne anstehender Anregung zurück in seine Ausgangsstellung	CAE darstellungsrelevant.
2	W	ein- und ausschaltwischend	Bei Anregung wechselt der Kontakt seine Schaltstellung und dann selbstständig trotz anstehender Anregung zurück in seine Ausgangsstellung. Und bei Entregung wechselt der Kontakt seine Schaltstellung und dann selbstständig ohne anstehender Anregung zurück in seine Ausgangsstellung	CAE darstellungsrelevant.
2	W	einschaltwischend	Bei Anregung wechselt der Kontakt seine Schaltstellung und dann selbstständig trotz anstehender Anregung zurück in seine Ausgangsstellung	CAE darstellungsrelevant.
2	W	nacheilend	Bei Anregung schaltet der Kontakt nach dem Haupt-/Normalkontakt.	CAE darstellungsrelevant.
2	W	voreilend	Bei Anregung schaltet der Kontakt vor dem Haupt-/Normalkontakt.	CAE darstellungsrelevant.
2	W	Taktgeber	Bei Anregung schaltet der Kontakt entsprechend dem Takt ein und aus.	CAE darstellungsrelevant.
1	M	Kontaktrückgangs-darstellung	Beschreibung der Kontaktrückgangsdarstellung entsprechend der IEC 60617. Nur wenn erforderlich	Angabe wird zur Projektierung benötigt.
2	W	ohne Darstellung		CAE darstellungsrelevant.
2	W	selbsttätige Auslösung		CAE darstellungsrelevant.
2	W	nicht selbsttätige		CAE darstellungsrelevant.
1	M	Betätigung des Kontaktes	Zusätzliche Betätigungsangabe wenn technisch notwendig.	Angabe wird zur Projektierung benötigt.
2	W	Endschalter		CAE darstellungsrelevant.
2	W	Unterspannung		CAE darstellungsrelevant.
2	W	Unterstrom		CAE darstellungsrelevant.
2	W	selbsttätige Auslösung		CAE darstellungsrelevant.
2	W	temperaturabhängig		CAE darstellungsrelevant.
2	W	thermisch		CAE darstellungsrelevant.
2	W	Überspannung		CAE darstellungsrelevant.
2	W	Überstrom		CAE darstellungsrelevant.
2	W	Überstrom und thermisch		CAE darstellungsrelevant.
1	M	Oberfläche des Kontaktes	Für Kontaktsicherheit oder Umweltbeständigkeit	Angabe wird zur Projektierung bei einigen Umweltbedingungen benötigt.
2	W	Werteauswahl aus einer Liste	z.B.Gold, Silber Nickel..	Angabe wird gegebenenfalls zur Projektierung benötigt.
1	M	Kontakthysterese	Angabemöglichkeit wenn technisch notwendig. Hysterese des Auslösewertes um ein Prellen des Kontaktes bei der Rückkehr in den Normalzustand zu verhindern	Angabe wird manchmal zur Projektierung benötigt.

Elektromechanischer Antrieb

Level	Art	Strukturelement Name	Anwendung, Bedeutung	Funktion für CAx und Prozess
1	M	Ausführung der Funktion	Beschreibung der Funktionsausführung entsprechend der IEC 60617	Angabe wird zur Projektierung benötigt.
2	W	Ansprech- und Rückfallverzögerung		CAE darstellungsrelevant.
2	W	Ansprechverzögerung		CAE darstellungsrelevant.
2	W	Remanenzrelais		CAE darstellungsrelevant.
2	W	Resonanzrelais		CAE darstellungsrelevant.
2	W	Rückfallverzögerung		CAE darstellungsrelevant.
2	W	Stützrelais		CAE darstellungsrelevant.
2	W	Thermorelais		CAE darstellungsrelevant.
2	W	Wechselstromrelais		CAE darstellungsrelevant.
2	W	allgemein		CAE darstellungsrelevant.
2	W	elektronisch		CAE darstellungsrelevant.
2	W	elektronischer Antrieb		CAE darstellungsrelevant.
2	W	gegen Wechselstrom unempfindlich		CAE darstellungsrelevant.
2	W	polarisierend		CAE darstellungsrelevant.
2	W	schnell schaltend		CAE darstellungsrelevant.
2	W	zwei getrennte Wicklungen		CAE darstellungsrelevant.
1	M	Zusatzbeschaltung integriert	Angabe der Art einer Zusatzschaltung zur Aditiven Darstellung nach IEC 61617	Angabe wird zur Projektierung benötigt.
2	W	Diode		CAE darstellungsrelevant.
2	W	RC-Glied		CAE darstellungsrelevant.
2	W	Varistorschutz		CAE darstellungsrelevant.
1	M	Funktionsanzeige	Angabe einer Funktionsanzeige mechanisch oder optisch.	Angabe wird zur Projektierung benötigt.
2	W	Ja	Funktionsanzeige vorhanden	CAE darstellungsrelevant.
2	W	nein	keine Funktionsanzeige	CAE darstellungsrelevant.

Eingang/Ausgang

Level	Art	Strukturelement Name	Anwendung, Bedeutung	Funktion für CAx und Prozess
1	M	Potentialausführung	Textangabe zur Potentialbelegung	CAx-Darstellungs- und projektierungsrelvant String zur Beschreibung des Potentials (z.B. 24V DC)
1	M	Kontaktpotential	Beschreibung der Potentialbelegung eines Kontaktausganges.	Beim Ausgang mit Schaltkontakt kann hier angegeben werden, welches Potentialverhalten vorliegt.
2	W	potentialbehaftet	Angabe der Potentialbehaftung	Potentialbehaftet bedeutet, dass ein Anschluss aktiv ist, d.h. selbst eine Spannung liefert.
2	W	potentialfrei	Angabe der Potentialfreiheit	Potentialfrei bedeutet, dass die Anschlüsse passiv sind, d.h. selbst keine Spannung liefern.
1	M	Steuerungsrelevanz	Beschreibung der Nutzbarkeit des Ein-, Ausganges durch das übergeordnete Automatisierungssystem	Angabe zur Projektierungs-unterstützung
2	W	Zentralsteuerungs-relevant	Angabe der Nutzbarkeit durch das übergeordnete Automatisierungssystem	CAx projektierungsrelvant Hier wird angegeben, ob der Kanal auch für die zentrale Steuerung direkt ansprechbar ist (Zentralsteuerungsrelevant, z.B. Kanal einer Sensor-Aktor-Box)
2	W	Geräterelevant	Angabe der Nutzbarkeit nur durch das Gerät	CAx projektierungsrelvant. Hier wird angegeben, ob der Kanal ausschließlich durch das Gerät direkt ansprechbar ist.(Geräterelevant, z.B. Kanal an Frequenzumrichter)
1	B	Signalbeschreibung	Block Signalbeschreibung	Beschreibung der Signaleigenschaften am Ein- oder Ausgang
2	M	Art des Signals	Kurzkennung der Ein- und Ausgangsart	CAx projektierungsrelvant. Multivalente Angabe der Arten des Kanals.
3	W	DI	Eingang digital	CAx projektierungsrelvant.
3	W	DO	Ausgang digital	CAx projektierungsrelvant.
3	W	AI	Eingang analog	CAx projektierungsrelvant.
3	W	AO	Ausgang analog	CAx projektierungsrelvant.
2	M	Art der Messung	Beschreibung der Art der Messung für analoge Eingänge	CAx projektierungsrelvant. Angabe welches Signal verarbeitet bzw. erzeugt wird bei einem analogen Kanal.
3	W	I	Strommessung	Projektierungsrelevant.
3	W	U	Spannungsmessung	Projektierungsrelevant.
3	W	TC	Thermoelement-Messung	Projektierungsrelevant.
3	W	RTD	Widerstandthermometer-Messung	Projektierungsrelevant.
2	M	Signalpegel	Beschreibung des Signalpegels bei analog Ein- und Ausgängen	Angabe wird zur Projektierung benötigt.
2	W	Werteauswahl aus einer Liste	z.B. - +10…-10V … - 20-4 mA … - NAMUR	Multivalente Angabe der möglichen Signalpegel des analogen Kanals (Ausnahme: NAMUR für digitale Kanäle)
2	M	Signalverhalten	Beschreibung des Signalverhalten Klärung einer erforderlichen Spannungsversorgung	Angabe wird zur Projektierung benötigt.
3	W	aktiv/passiv	Angabe das das Signal aktiv oder passiv eingestellt werden kann	Verwendungsform ist in der Projektierung abzustimmen.,
3	W	aktiv	Angabe das das Signal aktiv ist	Benötigt keine externe Spannungsversorgung
3	W	passiv	Angabe das das Signal passiv ist	Benötigt eine externe Spannungsversorgung

Signalanpasser

Diese Auswahl dieser Funktion bringt keine weiteren Merkmale mit sich.

Klemme/Klemmenebene

Diese Auswahl dieser Funktion bringt keine weiteren Merkmale mit sich.

Beispiel: Durchgangsklemme

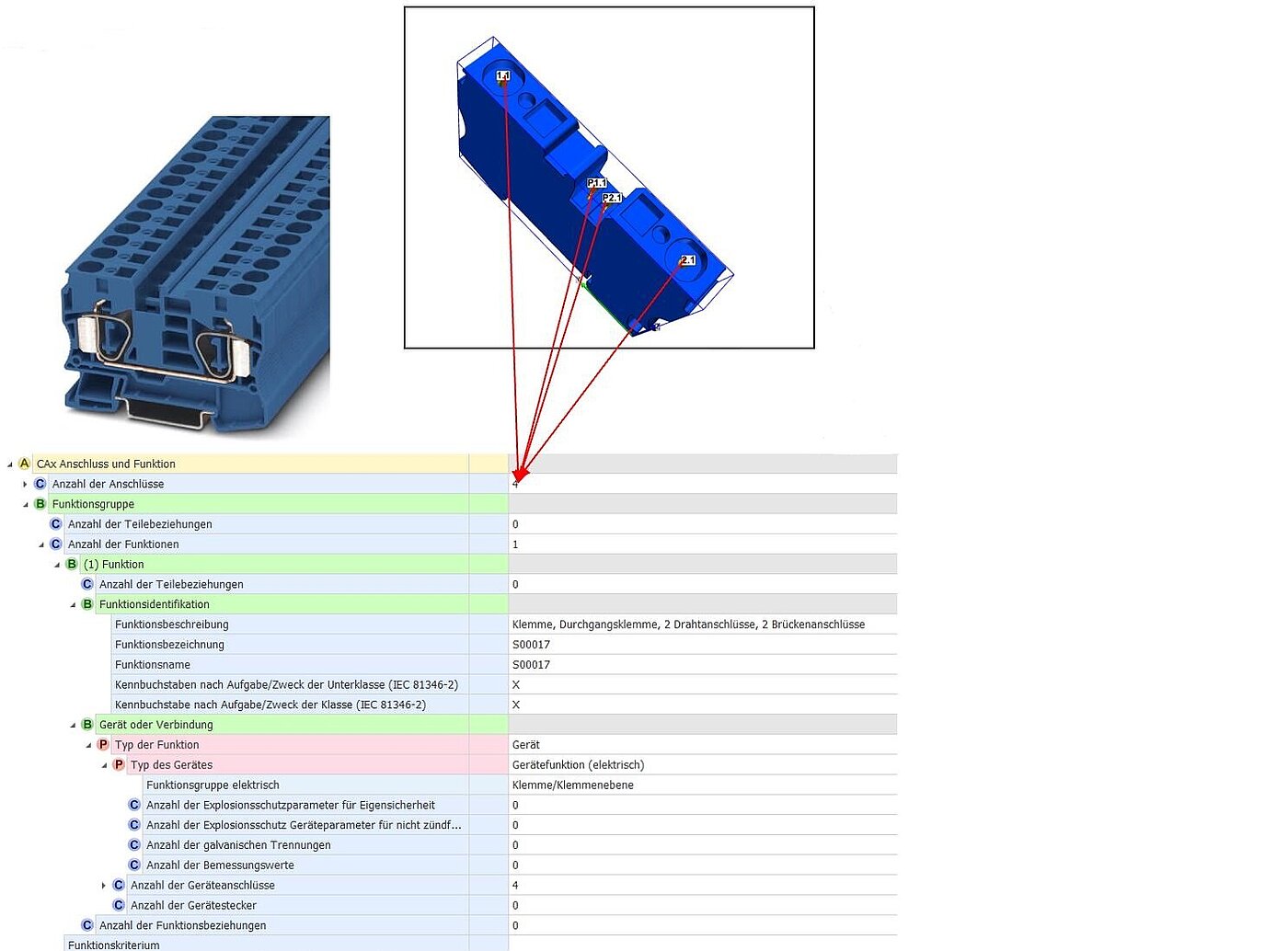

Bild 75: Beispiel Anschlüsse und Funktionen

Beispiel nachstehend:

Leitungsschutzschalter, 3p. beschrieben 12 reale Anschlüsse 1 Funktion mit 6 funktionalen Anschlüssen. Funktionidentifikation mit eingetragener ECLASS-Nummer bei der Funktionsbezeichnung.

Verbindung

Level	Art	Strukturelement Name	Anwendung, Bedeutung	Funktion für CAx und Prozess
1	W	Verbindung	Identifikation des polymorphen Blockes Verbindung	Siehe: 7.2 Funktion#Funktion Merkmal Typ der Funktion Wert: Verbindung
2	C	Anzahl der Verbindungsaufbauten	Angabe der Anzahl der vorhandenen Verbindungsaufbauten.	Ruft den Block zur Verbindungsaufbaubeschreibung gemäß Anzahl auf
2/3	B	Verbindungsaufbau	Block Verbindungsaufbau	Block zur Verbindungsaufbaubeschreibung z.B. Kabelstruktur
4	M	Verbindungselementestruktur	Angabe über die Anordnungsstruktur des Verbindungselementes z.B. Leiter	Ermöglicht die Struktur von Leitungen zu beschreibe
5	W	Bündel mit Sternvierern
5	W	Bündel mit Adern
5	W	Bündel mit Paaren
5	W	Sternvierer
5	W	Paar verdrillt
4	C	Anzahl der Verbindungsaufbauten	Beschreibungsaufruf hydraulische Funktionen	Wie zuvor beschrieben
4	B	Verbindungsmantel	Block Verbindungsmantel	Beschreibungsmöglichkeit der Hülle einer Verbindung
5	M	Werkstoff der Ummantelung	Angabe zum Werkstoff der Umhüllung	Wird zur Leitungsplanung benötigt
5	M	Basisfarbe	Farbangabe	Wird zur vorschriftsgerechten Leitungsauswahl benötigt
5	M	Durchmesser	Angabe in mm	Wird zur Leitungseinführung benötigt
5	M	Dicke	Angabe in mm	Wird zur Leitungsplanung benötigt
4	C	Anzahl der Verbindungselemente	Angabe der Anzahl der vorhandenen Verbindungsaufbauten	Wie zuvor beschrieben
4/5	B	Verbindungselement	Block Verbindungselement	Block zur Verbindungselementbeschreibung z.B Leiter, Schirm, Schutzleiter
6	W	Verbindungsname
6	W	Verbindungsbezeichnung
6	W	Verbindungsbeschreibung
6	W	Basisfarbe
6	C	Anzahl der Teilebeziehung	Nur wenn verbindungselementabhängig andere Teile erforderlich sind als auf der Artikelebene unter Teilebeziehung schon definiert. Weiter siehe 6.1 Teilebeziehungen	Ruft den Block zur Teilebeziehungsbeschreibung gemäß Anzahl auf
6	P	Art der Verbindung	Blockaufruf polymorph	Verbindungsspezifischer Aufruf von Beschreibungsblöcken
6/7	W	elektrische Verbindung	Ruft Merkmale zur Beschreibung einer elektrischen Verbindung auf	Block nicht vorhanden
8	M	LeiterQuerschnitt (AWG/KCMIL)	Angabe des Leiterquerschnittes nach amerikanischen Normen	Wird für die Stromkreisplanung benötigt
8	M	Leiterquerschnitt (mm²)	Angabe des Leiterquerschnittes nach IEC Normen	Wird für die Stromkreisplanung benötigt
8	M	Leiterform	Beschreibt die Profilform des Leiters Werte: konzentrisch, rechteckig, rund, sektorisch	Wird zur Anschlussplanung benötigt
8	M	Leiteraufbau	Angaben über den Aufbau des Leiters. Werteliste z.B. Folie, feindrähtig...	Wird zur Projektierung und Anschlussplanung benötigt
8	M	Durchmesser des Leiters	Durchmesserangabe in mm	Zur Befestigungsplanung
8	M	Leiterfunktion	Funktionelle Zuordnung des Verbindungselementes.	Werte: z.B. Leiter, Schutzleiter Schirm,…
8	M	Werkstoff der Ader, Werkstoff des Leiters	Angabe Art des Leitermaterials	Werte: z.B. Kupfer, Aluminium,...
8	B	Elektrische Kenndaten	Block elektrische Kenndaten des Leiters	Block zu Beschreibung der elektrischen Kenndaten des Leiters. Wird für die Projektierung und Auswahl benötigt.
9	M	Nennspannung U0	spezifiziert den Effektivwert der elektrischen Spannung des Leiters zwischen Leiter und Erde	Hilft dem System / Projekteur bei der Zuweisung und Anordnung der Leiter.
9	M	Bemessungsstrom	ist der Strom, den der Leiter im Dauerbetrieb führen kann	Hilft dem System / Projekteur bei der Zuweisung- und Anordnung der Leiter.
9	M	Bemessungsspannung	spezifiziert den maximalen Wert der elektrischen Spannung zwischen zwei Leitern im Normalbetrieb	Hilft dem System / Projekteur bei der Zuweisung- und Anordnung der Leiter.
9	M	Bemessungsisolationsspannung	spezifiziert den maximalen Wert der elektrischen Spannung für den Leiter	Hilft dem System / Projekteur bei der Zuweisung- und Anordnung der Leiter.
1	M	Oberfläche des Kontaktes	Für Kontaktsicherheit oder Umweltbeständigkeit	Angabe wird zur Projektierung bei einigen Umweltbedingungen benötigt.
6/7	W	Lichtwellenleiter	Ruft Merkmale zur Beschreibung eines Lichtwellenleiters auf	Block nicht vorhanden
8	C	Anzahl der Dämpfungskoeffizienten	Angabe der Anzahl der vorhandenen Verbindungs-aufbauten.	Wird für die Lichtwellenleiterplanung benötigt
8	M	Dämpfungskoeffizient	Dämpfungskoeffizient in dB/km	Wird für die Lichtwellenleiterplanung benötigt
8	M	Übertragungswellenlänge	Übertragungswellenlänge nm	Wird für die Lichtwellenleiterplanung benötigt
8	M	Kerndurchmesser der Faser	Angabe Durchmesserangabe Faser in μm	Wird für die Lichtwellenleiterplanung benötigt
8	M	Manteldurchmesser der Faser	Angabe Manteldurchmesser der Faser in μm	Wird für die Lichtwellenleiterplanung benötigt
8	M	Faser	Angabe der Art der Lichtwellenleiters	Wird für die Lichtwellenleiterplanung benötigt. Werte: z. B. GOF, PCF
8	M	Fasertyp	Betriebsmodusangabe	Wird für die Lichtwellenleiterplanung benötigt. Werte: z.B. Multimode
8	M	Numerisch Aperatur	Angabe über Lichtfokussierungsvermögen	Wird für die Lichtwellenleiterplanung benötigt
8	M	Material des Fasermantels	Werkstoffangabe zum Fasermantel	Wird für die Lichtwellenleiterplanung benötigt
8	M	Material des Faserkerns	Werkstoffangabe zum Faserkern	Wird für die Lichtwellenleiterplanung benötigt
8	M	Schutzbeschichtung der Faser	Angabe zur Schutzbeschichtung direkt auf der Faser	Wird für die Lichtwellenleiterplanung benötigt
8	M	Anzahl der Übertragungsbandbreiten	Angabe der Anzahl der möglichen Übertragungsbandbreiten.	Wird für die Lichtwellenleiterplanung benötigt
6/7	W	hydraulische Verbindung	Ruft Merkmale zur Beschreibung einer hydraulischen Verbindung auf	Block nicht vorhanden
6/7	W	mechanische Verbindung	Ruft Merkmale zur Beschreibung einer mechanischen Verbindung auf	Block nicht vorhanden
6/7	W	optische Verbindung	Ruft Merkmale zur Beschreibung einer optischen Verbindung auf	Block nicht vorhanden
6/7	W	pneumatische Verbindung	Ruft Merkmale zur Beschreibung einer pneumatischen Verbindung auf	Block nicht vorhanden
6/7	W	Verfahrenstechnische Verbindungen	Ruft Merkmale zur Beschreibung einer verfahrenstechnischen Verbindung auf	Block nicht vorhanden
4	C	Anzahl der Schirmungen	Angabe der Anzahl der vorhandenen Schirmungen
4/5	B	Verbindungselement	Block Verbindungselement
6	C	Anzahl der Teilebeziehung	Nur wenn verbindungselementabhängig andere Teile erforderlich sind als auf der Artikelebene unter Teilebeziehung schon definiert. Weiter siehe 6.1 Teilebeziehungen	Ruft den Block zur Teilebeziehungs-beschreibung gemäß Anzahl auf
6	M	Verbindungsbeschreibung		Wie zuvor beschrieben
6	M	Verbindungsname		Wie zuvor beschrieben
6	M	Verbindungsbezeichnung		Wie zuvor beschrieben
6	M	Basisfarbe		Wie zuvor beschrieben

Beispiele für konfigurierbare Geräteabhängigkeiten

Bild 76: CAx-Beispiel für konfigurierbare Geräte Spannung und Strommessung

Anhand dieser Beispiele werden die ECLASS-Advanced-Möglichkeiten zur Beschreibung von konfigurierbaren Funktionen eines Betriebsmittels für CAx-Zwecke aufgezeigt.

Beispiel 1 Anschlusskonfiguration einer Baugruppe

Gerät:

Siemens S7-300 SM331, MLFB: 6ES7331-7KF02-0AB0

ECLASS-Klasse:

SPS-Analoges Eingangs-Modul; 27-24-22-01 (AKE524004)

Beschreibung:

8 analoge Eingänge in 4 Kanalgruppen
Messart einstellbar pro Kanalgruppe
verfügbare Messarten: Spannung, Strom, Widerstand, Temperatur
Einstellung über Messbereichsmodul
bei der Widerstandsmessung werden 2 Kanäle zusammengeschaltet

Bei diesem Gerät variieren mehrere funktionalen Strukturen und Anschlüsse konfigurationsabhängig. Mit Hilfe von Funktionsgruppen, sind die Variationen abgebildet. Die konfigurierbaren Funktionen sind dann erst innerhalb der vorgelagerten Funktionsgruppenstruktur beschrieben. Die konfigurationsunabhängigen Funktionen sind auf der obersten Ebene (Funktionen) beschrieben. Siehe nachstehende Graphik:

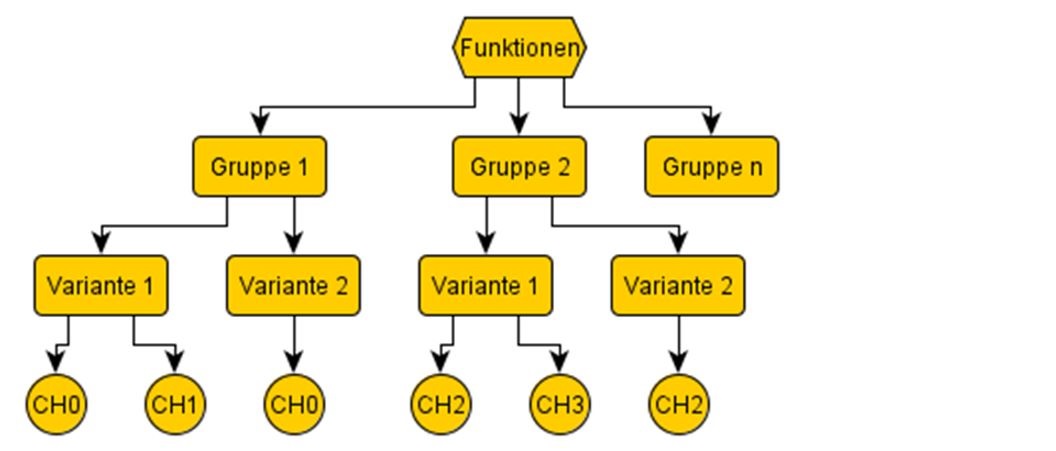

Bild 77: CAx-Beispiel für konfigurierbare Geräte Spannung und Strommessung

Bild 78: CAx-Beispiel für konfigurierbare Geräte Widerstandmessung

Nachstehend die Prinzipschaltbilder der Baugruppe:

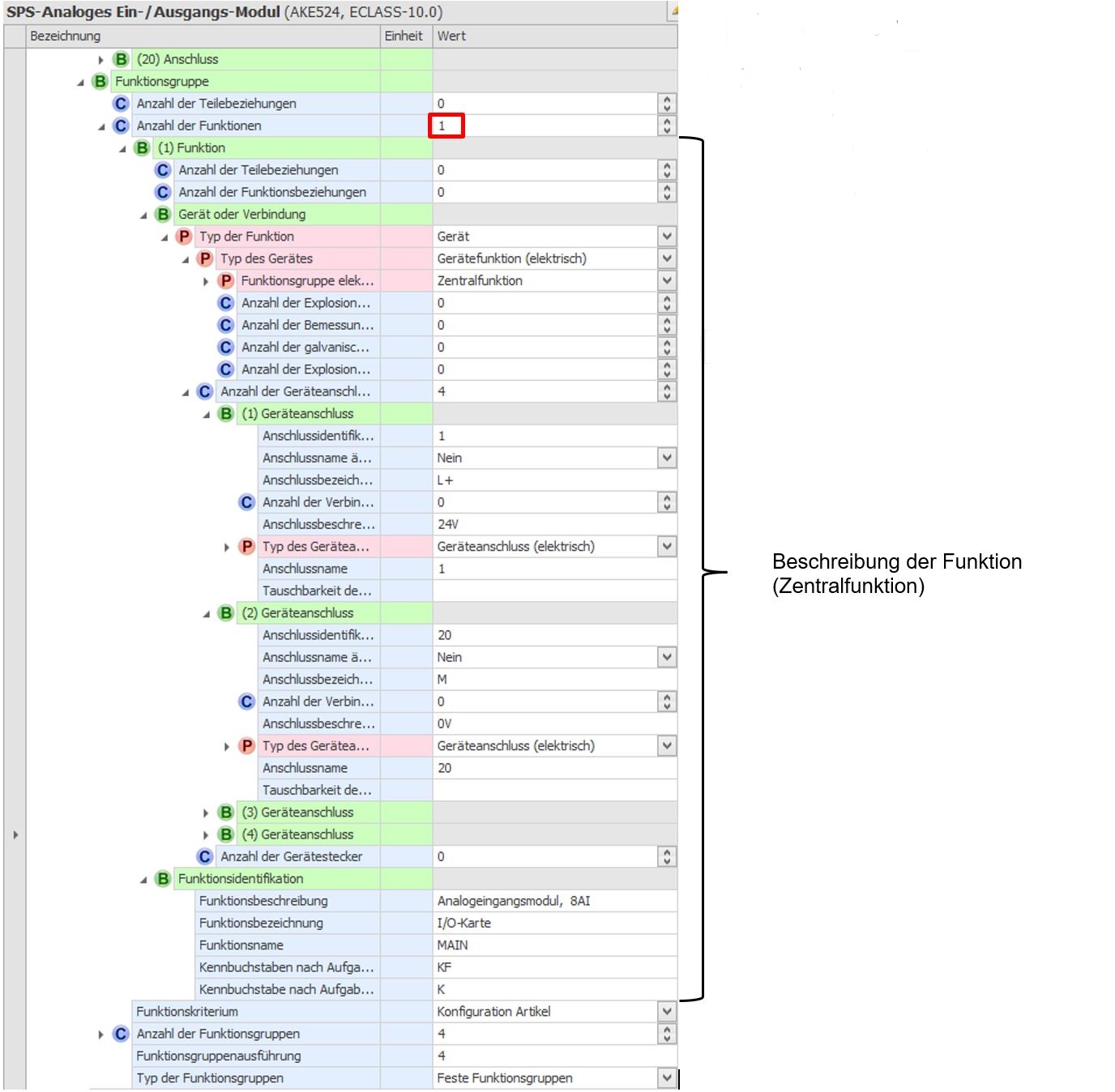

Bild 79: CAx-Beispiel konfigurierbares Gerät Funktionsgruppe oberste Ebene

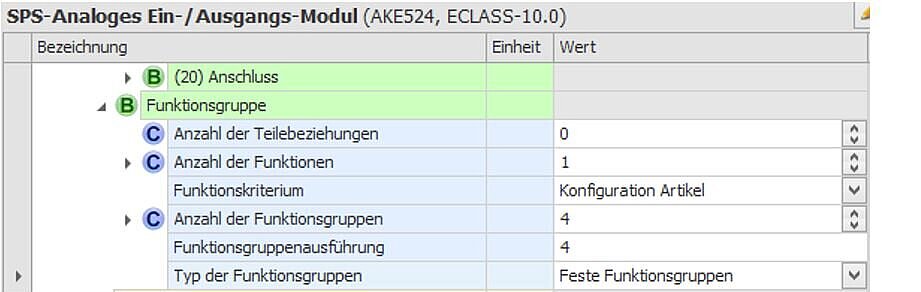

Bild 80: CAx-Beispiel konfigurierbares Gerät Funktionsgruppe oberste Ebene

Beispiel ausschnitthafte Funktionsbeschreibung des Beispielgerätes

Festlegung:

1 Funktion

4 Funktionsgruppen

Geräteanschluss

Zur funktionellen Beschreibung eines Anschlusses stehen die nachstehenden Strukturelemente zur Verfügung.

Da in den funktionalen Darstellungen im Stromlaufplan die verwendeten Symbole jeweils nur mit einem Symbolanschluss versehen sind werden die Anschlüsse zur Funktion nur einmal beschrieben, auch wenn weitere parallele reale Anschlüsse im Bereich Anschlüsse beschrieben werden.

Level	Art	Strukturelement Name	Anwendung, Bedeutung	Funktion für CAx und Prozess
1	B	Geräteanschluss	Aufruf Block Geräteanschluss	Block zur Geräteanschlussbeschreibung
2	M	Anschlussidentifikator	Eindeutige Benennung eines Verbindungspunktes (Anschluss)	ID als Bezug zur Beschreibung des realen Anschluss
2	M	Anschlussname	Alphanumerische Kennung eines Anschlusses / PIN der die Funktion des Anschlusses anzeigt.	Entspricht der herstellerspezifischen Anschlussbeschriftung, oder wenn keine Beschriftung vorhanden ist der Anschlussidentifikator
2	M	Anschlussname änderbar	Angabe ob der Anschlussname durch den Anwender geändert werden kann	Beispiel: Der Anschlussname ist nur Platzhalter für ein wählbares Bezeichnungsschild. Feste Herstellerbezeichnungen haben Vorrang.
2	M	Tauschbarkeit des Anschlussnamens	Ersetzbarkeit des Anschlusses durch einen anderen ohne Veränderung der Funktion. Angabe der Anschlussnamen, Aufzählung durch Komma getrennt	Kann zur Optimierung von Verdrahtungsläufen genutzt werden. (Schleifenbildung)
2	M	Anschlussbezeichnung	Zusätzliche über die Anschlussbezeichnung siehe Anschlussname hinausgehende Textangabe. z.B. L+, I0	Zur Angabe anschlussbezogener Textergänzungen unabhängig vom Anschlussnamen.
2	M	Anschlussbeschreibung	Zusätzlicher erklärender Langtext der den Anschluss beschreibt.
2	C	Anzahl der Verbindungsbeziehungen	Angabe der Anzahl zugeordneter Verbindungsbeziehungen zur Funktion	Ruft den Block zur Verbindungsbeziehungsbeschreibung gemäß Anzahl auf
2/3	B	Verbindungsbeziehung	Aufruf Block Verbindungsbeziehung	Block zur Verbindungsbeziehungsbeschreibung
4	M	Verbindungsname	Bezeichnung einer Verbindung	Möglichkeit erforderliche Verbindungen (Leitungen, Adern zu anderen Komponenten zu benennen z.B. W1
4	M	Funktionsname	Bezeichnung einer Funktion	Möglichkeit die Funktionszugehörigkeit zu benennen
2	P	Typ des Geräteanschlusses
3	W	Geräteanschluss (hydraulisch)		Ruft Beschreibungsblock Geräteanschluss (hydraulisch) auf. Vorgesehene Erweiterung. Aktuell sind keine spezifischen Merkmale und Strukturen definiert. Der Typ selber kann aber verwendet werden.
3	W	Geräteanschluss (mechanisch)		Ruft Beschreibungsblock Geräteanschluss (mechanisch) auf. Vorgesehene Erweiterung. Zur Zeit inaktiv Aktuell sind keine spezifischen Merkmale und Strukturen definiert. Der Typ selber kann aber verwendet werden.
3	W	Geräteanschluss (optisch)		Ruft Beschreibungsblock Geräteanschluss (optisch) auf. Aktuell sind keine spezifischen Merkmale und Strukturen definiert. Der Typ selber kann aber verwendet werden.
3	W	Geräteanschluss (pneumatisch)		Ruft Beschreibungsblock Geräteanschluss (pneumatisch) auf. Aktuell sind keine spezifischen Merkmale und Strukturen definiert. Der Typ selber kann aber verwendet werden.
3	W	Geräteanschluss (verfahrenstechnisch)		Ruft Beschreibungsblock Geräteanschluss (verfahrenstechnisch) auf. Aktuell sind keine spezifischen Merkmale und Strukturen definiert. Der Typ selber kann aber verwendet werden.
3	W	Geräteanschluss-stecker		Ruft Beschreibungsblock Geräteanschlussstecker (poly Medium) auf. Vorgesehene Erweiterung. Zur Zeit inaktiv
3	W	Geräteanschluss (elektrisch)		Ruft Beschreibungsblock Geräteanschluss (elektrisch) auf für Anschlussfunktion, Potenzial und Äquivalenzen
4	B	Anschlussfunktion, Potenzial und Äquivalenzen	Block zur Beschreibung der Anschlussfunktion, Potenzial und Äquivalenzen	Ermöglicht eine maschinenlesbare Potentialbeschreibung
5	M	Anschlussfunktion (elektrisch)	Beschreibt die Zugehörigkeit des Anschlusses zu den CAx-Funktionen des Betriebsmittels.	Werte:
6	W	Kollektor
6	W	gemeinsamer Kontakt
6	W	Öffnerkontakt
6	W	Schließerkontakt
6	W	Drain
6	W	GND
6	W	Emitter
6	W	Lasteingang
6	W	Lastausgang
6	W	Hauptstromkreis
6	W	Neutralleiter
6	W	Schutzleiter
6	W	Schirm
6	W	Signaleingang
6	W	Signalausgang
6	W	Source
6	W	Versorgungsspannung
5	M	Potentialvorbelegung	Angabemöglichkeit einer festen Potentialbelegung	CAE darstellungsrelevant.
5	C	Anzahl der Potentialäquivalenzen	Angabe der Anzahl vorhandener Potentialäquivalenzen zu anderen Anschlüssen	Ruft den Block zur Potenzialäquivalenz-beschreibung gemäß Anzahl auf
6	B	Potentialäquivalenz	Block zur Beschreibung von Potentialäquivalenzen
7	M	Name der Signaläquivalenz	Anschlussidentifikator des Anschlusses mit dem internen gleichen Potenzial abhängig von Schaltzustand	Dient der Signalverfolgungsanalyse und der durchgängigen Stromkreisnummerierung Beispiel: Anschlüsse 13/14 eines Kontaktes

Gerätestecker

Zur funktionellen Beschreibung eines Gerätestecker-Anschlusses stehen die nachstehenden Strukturelemente zur Verfügung.

Level	Art	Strukturelement Name	Anwendung, Bedeutung	Funktion für CAx und Prozess
1	B	Gerätestecker	Aufruf Block Gerätestecker	Block zur Gerätesteckerbeschreibung
2	M	Anschlussidentifikator	Eindeutige Benennung eines Stecker-Verbindungspunktes (Stecker-Anschluss)	ID als Bezug zur Beschreibung des realen Stecker-Anschluss
2	M	Gerätesteckername	Alphanummerische Kennung eines Steckers der die Funktion des Steckers anzeigt.	Entspricht der herstellerspezifischen Steckerbeschriftung, oder wenn keine Beschriftung vorhanden ist der Stecker Anschlussidentifikator
2	M	Gerätestecker-bezeichnung	Zusätzliche über die Steckerbezeichnung siehe Gerätesteckername hinausgehende Textangabe.	Zur Angabe gerätesteckerbezogener Textergänzungen unabhängig vom Gerätesteckernamen.
2	M	Gerätestecker-beschreibung	Zusätzlicher erklärender Langtext der den Gerätestecker beschreibt.
2	C	Anzahl der Gerätesteckeranschlüsse	Angabe der Anzahl zugeordneter Geräteanschlüsse zum Stecker	Ruft den Block zur Beschreibung von Geräteanschluss gemäß Anzahl auf. Weiter siehe 7.2_Funktion#Geräteanschluss
5	C	Anzahl der Kupplungsbeziehungen	Angabe der Anzahl vorhandener Kupplungsbeziehungen zu anderen Gerätestecker	Ruft den Block zur Kupplungsbeziehungs-beschreibung gemäß Anzahl auf
6	B	Kupplungsbeziehung	Block zur Beschreibung von Kupplungsbeziehung
7	M	Gegenstückidentifikation	Text zur Beschreibung des Gegenstück

Anwendungshinweise zu elektrischen Funktionen

Aufbau und Anordnung von Funktionen

Hier wird der Aufbau von CAx-system-relevanten Funktionen zur funktionsorientierten Automatisierungs-Anlagenmodelierung beschrieben. Die Funktionen sind prinzipiell entweder Gerät- oder Verbindungs-spezifisch. Ein Produkt kann dabei sowohl Gerätefunktionen und Verbindungsfunktionen enthalten. Beispiel ein Sensor mit Kabel und Stecker. Die CAx-Systeme stellen im Wesentlichen Geräte und Verbindungen dar. Mit dem Merkmal Typ der Funktion wird zwischen diesen beiden CAx-Grundelementen differenziert da die Haupteigenschaften unterschiedlicher Art sind.

Gerätefunktionen beinhalten eine Beschreibung der zugehörigen Geräte-anschlüsse und –stecker. Verbindungen enthalten Informationen über ihren strukturellen Aufbau.

Für den Aufbau von Funktionen und den zugehörigen Anschlüssen sind aus Verständnis und Übersichtsgründen einige Regeln zu befolgen:

Funktionen sind entsprechend dem Funktionsaspekt der Norm IEC 81346 (Strukturierungsprinzipien und Referenzkennzeichnung) aufzuteilen.
Die Zentralfunktion (Main function) bildet die ECLASS-Klasse ab und ist die erste Funktion des Produktes. Sie dient dazu, Strukturen wie z.B. Anschlüsse des Produktes selber zu übertragen. Werden alle Strukturen durch andere Funktionen abgebildet (z.B. Relais mit Spule und Kontakten), sollte keine Zentralfunktion erzeugt werden. Die Zentralfunktion ist nur maximal einmal pro Produkt zulässig.
Alle anderen Funktionen sind nachfolgend anzuordnen.
Alle Funktionen sind in einer für das Produkt logischen Reihenfolge abzubilden.
Alle Anschlüsse, die nicht direkt einer anderen Funktion als der Zentralfunktion nach IEC 81346 zuzuordnen sind, sind der Zentralfunktion zuzuordnen. Beispiel für solche Anschlüsse wären die zentralen Spannungsversorgungsanschlüsse bei einer SPS-Karte. Die Anschlüsse, die einem Kanal zugordnet werden können, werden in diesen Funktionen modelliert.

Für viele Produkte sind über diese allgemeinen Regeln weitere Regeln festgelegt. Diese werden in den nachfolgenden Unterkapiteln beschrieben.

Kontakte

Regeln:

Jeder Kontakt ist eine eigene Funktion. Dies gilt auch für Leistungskontakte.

Ein- und Ausgänge (I/O)

Regeln:

Jeder Ein- und Ausgang ist eine eigene Funktion

Kommunikationselemente

Regeln:

Für jeden BUS-Typ ist eine Funktion vorzusehen. Mehrere BUS-Systeme benötigen mehrere Funktionen.

Relais und Schütze

Regeln:

Die Zentralfunktion beinhaltet die Hauptstromanschlüsse, und alle weiteren Anschlüsse, die nicht einem Hilfskontakt, Spule, oder I/O zuzuordnen sind.
Jeder Hilfskontakt ist eine eigene Funktion.

Schutzeinrichtungen

Regeln:

Die Zentralfunktion beinhaltet die Hauptstromanschlüsse, die Ansteuerung sowie alle weiteren Anschlüsse, die nicht einem Hilfskontakt oder I/O zuzuordnen sind.
Alle Hilfskontakte und I/O‘s sind jeweils eigene Funktionen.

Signalanpasser

Signaltrenner sind Geräte wie Messumformer, Transmitterspeisegeräte, Schaltverstärker.

Regeln:

Die Zentralunktion beinhaltet die zentralen Spannungsversorgungsanschlüsse und Busanschlüsse sowie alle weiteren Anschlüsse, die nicht einem Messkanal zuzuordnen sind.
Alle Messkanäle/Instrumentierungen sind Funktionen unterhalb vom Gerät.
Ein primärer Kanal einer Messung beinhaltet einen Eingangskanal sowie einen zugehörigen Ausgangskanal.
Als Ausgangskanal ist der Kanal bevorzugt zu verwenden, der das Eingangssignal in der gebräuchlichsten bzw. ähnlichsten Form ausgibt. Ist z.B. ausgangsseitig ein analoger Ausgang sowie 2 Alarmkontakte, ist der Analogausgang Teil des primären Kanals.
Alle weiteren Ausgangskanäle (z.B. Alarme) werden als weitere sekundäre Kanäle parallel zum primären Kanal angelegt

Antriebssteuerungen und Motorstarter

Regeln:

Die Zentralfunktion beinhaltet ausschließlich Anschlüsse für Netzspeisung, Motor, Zwischenkreis, Bremswiderstand, Motorüberwachung, Bremse, Steuerspannungen, Displays, Netzwerke und Weggeber.
Alle I/O’s sind Funktionen unterhalb vom Gerät

Modulare Kommunikations- und Automatisierungssystem-Komponenten (Anreihgeräte)

Unter Anreihgeräten (nicht zu verwechseln mit Reiheneinbaugeräte) sind Geräte zu verstehen, die in einen Verbund angeordnet werden. Dies sind meist SPS-Geräte, die z.B. über einen gemeinsamen Bus verbunden werden (Bsp.: SIEMENS S7-300).

Regeln:

Die Zentralfunktion beinhaltet ausschließlich Anschlüsse für Netzspeisung, Steuerspannungen, Netzwerke und Displays.
Alle I/O’s sind Funktionen unterhalb vom Gerät.
Jeder I/O bildet eine Funktion

Klemmen

Reihenklemmen und Mehrstockklemmen etc. werden als Geräte beschrieben.

Regeln:

Jede Etage ist als eigene Funktion vom Typ „Klemme/Klemmenebene“ anzulegen.
Auch Klemmen mit nur einer Etage sind genauso zu modellieren, die Etage ist NICHT als „Zentralfunktion“ zu modellieren

Steckverbinder

Geräte wie schwere Steckverbinder werden als Geräte beschrieben

Regeln:

Jeder Steckerpin ist eine eigene Funktionllieren

Anschlussreihenfolgen Geräte

Allgemeine Regeln

Regeln:

Die Reihenfolge der Anschlüsse ist abhängig von der Art des Gerätes beziehungsweise der Funktion.

Allgemeine Regeln für elektrische Gerätefunktionen Geräte

Regeln:

Geräte und Funktionen, die von Eingangs- zu Ausgangsseite Potential- oder Signalerhaltend sind, werden folgender maßen nummeriert:
1. in der Reihenfolge der Potentiale oder Signale beginnend mit der höchsten Spannung oder gruppenweise
2. zuerst Eingang, dann zugehöriger Ausgang - Beispiel Sicherung: L1, T1, L2, T2, L3, T3, PE
Geräte und Funktionen, die von Eingangs- zu Ausgangsseite nicht Potential- oder signalerhaltend sind, werden folgender maßen nummeriert:
1. zuerst die Eingänge, danach die Ausgänge
2. die Eingänge und Ausgänge jeweils in der Reihenfolge der Potentiale oder Signale beginnend mit der höchsten Spannung oder gruppenweise - Beispiel Transformator: L1, L2, L3, T1, T2, T3, PE
allgemeine Anschlüsse wie PE werden nach den Eingängen und Ausgängen zugeordnet

Nicht alle Geräteanschlüsse können mit den allgemeinen Regeln beschrieben werden können. Besonderheiten werden nachfolgend behandelt.

Modulare Kommunikations-und Automatisierungssystem-Komponenten

Reihenfolge der Anschlüsse ist gruppenweise nacheinander:

Netzspeisung
Steuerspannungen
Busanschlüsse
Displayanschlüsse

Antriebssteuerungen

Reihenfolge der Anschlüsse:

Netzspeisung
Motor
Zwischenkreis
Bremswiderstand
Motorüberwachung
Bremse
Steuerspannungen
Displayanschlüsse
Busanschlüsse
Weggeber

Zusätzliche Regeln:

Mehrpolige Signale und Versorgungsspannungen sind in der Reihenfolge vom positivsten/größten zum negativsten/kleinsten Potential zu sortieren.
Sind die Potentiale gleich groß, sind die allgemein gültigen Reihenfolgen zu berücksichtigen (z.B. L1, L2, L3)

Kontakte

Anschlussreihenfolge für einen Wechsler:

Wurzel
Öffner
Schließer

Beispiel: 11/12/14

Ein-/Ausgang

Anschlussreihenfolge:

Signal
Versorgungsspannung
Spannungsbezug (Masse)
PE
Schirmung

Zusätzliche Regeln:

Mehrpolige Signale und Versorgungsspannungen sind in der Reihenfolge vom positivsten/größten zum negativsten/kleinsten Potential zu sortieren.
Sind die Potentiale gleich groß, sind die allgemein gültigen Reihenfolgen zu berücksichtigen (z.B. L1, L2, L3)

Signaltrenner

Anschlussreihenfolge:

Innerhalb der Funktion werden alle Anschlüsse des Eingangskanals und danach alle Anschlüsse des Ausgangskanals durchnummieriert.
Innerhalb eines Kanals werden alle Signale beginnend beim positivsten Potential zum negativsten, Versorgungsspannung, Spannungsbezug (Masse), PE, Schirmung.

Passive Feldstecker

Passive Feldstecker leiten das Signal nur weiter. Sie haben keine Auswertelogik. Beispiele sind M8, M12 oder IDC HARAX an entsprechenden Produkten.

Anschlussreihenfolge:

Signal 1
Versorgungsspannung
Spannungsbezug (Masse)
PE
Signal 2
Schirmung

Beispiel M12-Stecker: 4/1/3/5/2

Aktive Feldstecker

Aktive Stecker werten ankommende Signale aus und übergeben das Ergebnis, nicht das Signal. Beispiele sind M8, M12 oder IDC HARAX an Sensor-/Aktorboxen mit Feldbusanschluss.

Anschlussreihenfolge:

Signal 1
Versorgungsspannung
Spannungsbezug (Masse)
PE
Schirmung

Beispiel M12-Stecker: 1.Funktion=4/1/3/5, 2. Funktion=2/1/3/5

Reihenfolge von Verbindungselementen

Regeln:

Die Reihenfolge der Verbindungselemente ist abhängig von der Art der Verbindung (z.B.Leitung, Schiene, Kabel) und der Vebindungselementestruktur (struktureller Aufbau einer Leitung) Die Beschreibung bei Leitungen erfolgt im wesendlichen von außen nach innen.

Wir empfehlen die Anordnung der Verbindungselemente nach den Kennzeichnungsregeln der zuständigen Leiternormen durchzuführen. Z.B. IEC 60757

Elektrische Anschlüsse

Steckverbindungen

Alle dem Stecker zugehörigen Geräte wie Verschraubungen, Gehäuse und Steckkontakte sind als eigene Gerätetyp „Sonstiges, Zubehör“ anzulegen.
Unterhalb des Gerätetyps „Steckverbinder“ werden alle Steckverbindungen angelegt:
Steckerbuchsen als Gerätetyp „Buchsenkontakt”.
Steckerpins als Gerätetyp „Stiftkontakt”.
Steckverbindungen, die sowohl Steckerbuchse als auch Steckerin tragen können als Gerätetyp „Kammer”.
Jede Steckverbindung enthält mindestens 2 Anschlüsse:
Der erste Anschluss ist der erste elektrische Anschluss für einen Draht.
Der zweite Anschluss ist der Anschluss für die Steckerbuchse bzw. den Steckerpin. Er wird benötigt für die Verbindung zweier Stecker von Buchse nach Pin, die sogenannte Nullverbindung.
Alle weiteren elektrischen Anschlüsse werden diesen zwei Anschlüssen nachfolgend definiert.

Funktionsnamen für elektrische Geräte

Die Funktionsnamen werden von den CAx-Systemen für die funktionelle Projektierung von Automatisierungs-anlagen benötigt. Bitte verwenden Sie die nachstehend beschriebenen Funktionsnamen für Geräte.

Gerätefunktion	Name	Bemerkung
Zentralfunktion	MAIN	Steht für die Zentralfunktion des Produktes
Schütz-/Relaisspule	COIL / COILn	Bei mehr wie einer Spule sind diese durchzunummerieren
Leistungskontakt Schließer	MNOn	Main Normally Open
Leistungskontakt Öffner	MNCn	Main Normally Close
Leistungskontakt Wechsler	MCOn	Main Change Over
Hilfskontakt Schließer	ANOn	Auxillary Normally Open
Hilfskontakt Öffner	ANCn	Auxillary Normally Close
Hilfskontakt Wechsler	ACOn	Auxillary Change Over
Eingang oder Ausgang	CHn	Kanalangabe
Signalanpasser	SCn	Signal converter
Kommunikationsschnittstelle	<BUS>n	Busbezeichnung z.B (PN1)
Klemme oder Klemmebene	Xn N + -	Bei produktbestimmten Potentialklemmen können auch die Potentialnamen z.B: N = Neutralleiter, PE = Potential earht, Schutzleiter, +, -, L+ ,L-, GND =Ground, SIG =Signal, SH =Shield

„n“ steht für eine laufende Nummer. Diese sind ab 0 oder ab 1 beginnend durchzunummerieren, wenn in der Funktion mehrere Funktionsnamen erforderlich sind.

Funktionsnamen für Verbindungen

Funktionsnamen für Verbindungen entnehmen sie bitte der nachstehenden Liste

Verbindungsfunktion	Name	Bemerkung
Vielfachverbindung Stammleitungen, Leitung, Kabel	MCn	Multi conductor
Einzelverbindung, Einzelader	SCn	Single conductor

Verbindungsfunktion

Name

Bemerkung

Vielfachverbindung

Stammleitungen, Leitung, Kabel

MCn

Multi conductor

Einzelverbindung, Einzelader

SCn

Single conductor

Verbindungsnamen

Verbindungsnamen für angeschlossene Leitungen an lieferbaren Gerätekombinationen zur eindeutigen Verbindungselementzuordnung entnehmen sie bitte der nachstehenden Vorschlagsliste.

Verbindungsfunktion	Name	Bemerkung
Leiter Phase 1	L1n	Leiter Hauptstrom, Wechselstrom, Phase 1
Leiter Phase 2	L2n	Leiter Hauptstrom, Wechselstrom, Phase 2
Leiter Phase 3	L3n	Leiter Hauptstrom, Wechselstrom, Phase 3
Neutralleiter	Nn	Leiter Hauptstrom Neutralleiter
Schutzleiter	PEn	Schutzleiter
Erdleiter	En	Erdleiter Funktionserdung
Leiter +	L+n	Leiter Hauptstrom, Gleichstrom, Pluspol
Leiter 0, Masse	Lgndn	Leiter Hauptstrom, Gleichstrom, 0/Masse
Leiter -	L-n	Leiter Hauptstrom, Gleichstrom, Minuspol
Signal und Messleiter	SIGn	Leiter Hilfsstrom, Signal
Groundleiter	GNDn	Leiter Hilfsstrom Masse
Bus	<BUS>n	Busleitung Bezeichbnung z.B. (PN1)
Schirm	SHn	Schirmleiter

„n“ steht für eine laufende Nummer. Diese sind ab 0 oder ab 1 beginnend durchzunummerieren, wenn in der Funktion mehrere Funktionsnamen erforderlich sind.

Provider:	ECLASS
Cookiename:	fe_typo_user
Host:	eclass.eu

Provider:	Matomo
Cookiename:	_pk_id.6.f548, _pk_ses.6.f548
Privacy source url:	https://matomo.org/docs/privacy/
Host:	eclass.eu

Provider:	Google
Privacy source url:	www.google.de/intl/de/policies/privacy
Host:	youtube.com

Provider:	Google
Cookiename:	NID-Cookie
Privacy source url:	https://policies.google.com/privacy?hl=de&gl=de
Host:	google.com

Wir benötigen Ihre Zustimmung

Privacy settings

Required Cookies

Cookies for external Content
