6.1 Teilebeziehungen
Allgemein
Die Blöcke der Teilebeziehung stehen in den CAx-Advanced Aspekten und Blöcken mehrfach zur Verfügung.
Entsprechend der Anordnung in der Struktur können sie hiermit Angaben zu anderen Artikeln und Zubehör als Einzelartikel oder Artikelgruppen machen, die an dieser Stelle zu Ergänzung oder Erfüllung der Funktion erforderlich sind.
Als Hersteller von Artikeln haben sie hier die Möglichkeit Beziehungen von Teilen und Teilegruppen zu definieren.
Die Teilebeziehungen ermöglichen auch sicherheitsrelevante Beziehungen sowohl für den Artikel als auch für die Wartung zu dokumentieren.
Der Block Einzelartikel ermöglicht eine Liste von Produkten anzugeben. Alle Produkte sind dabei als gleichberechtigt anzusehen und es werden keine konfigurationsabhängigen Abhängigkeiten beschrieben.
Der Block Artikelgruppe ermöglicht eine Liste von Produkten mit einem einfachen Konfigurationswissen anzugeben. Die Beschreibung ermöglicht NICHT die Beschreibung von komplexen Konfigurationen und ersetzt damit keinen Produktkonfigurator. Für einfache Abhängigkeiten wie z.B. für die Auswahl von Hilfskontaktblöcken im CAE-Tool.
Beispiel für abbildbare Konfigurationen Siemens Leistungsschalter SIRIUS 3RV2:
Leistungsschalter Baugröße S00 / S0 mit anbaubarem Zubehör | Teileliste: 1 Meldeschalter 2 seitlicher Hilfsschalter mit 2 Kontakten 3 seitlicher Hilfsschalter mit 4 Kontakten 4 Trennerbaustein 5 Klemmenblock Type E 6 Unterspannungsauslöser 7 Spannungsauslöser 8 Querliegender Hilfsschalter Abhängigkeiten:
|

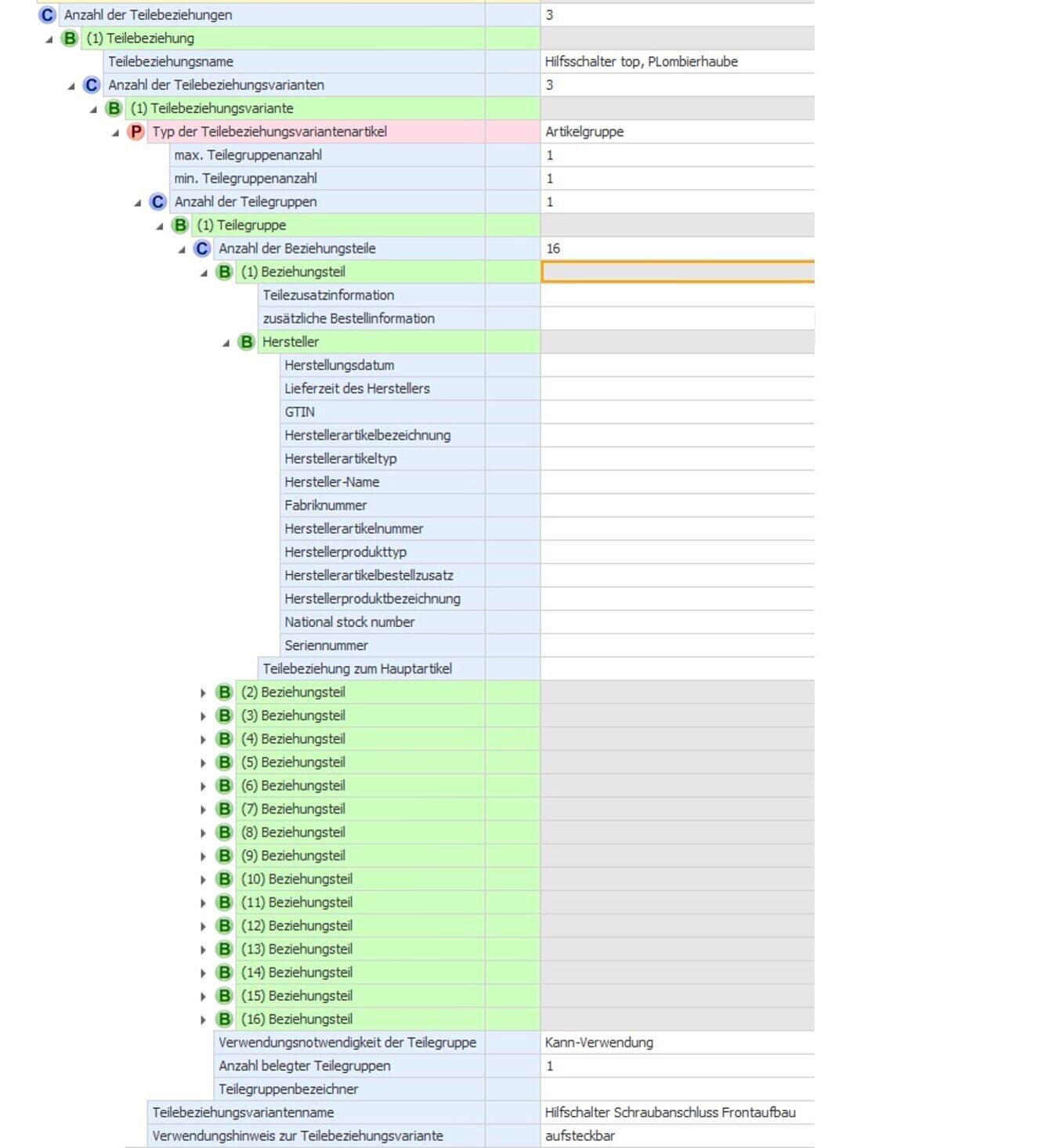

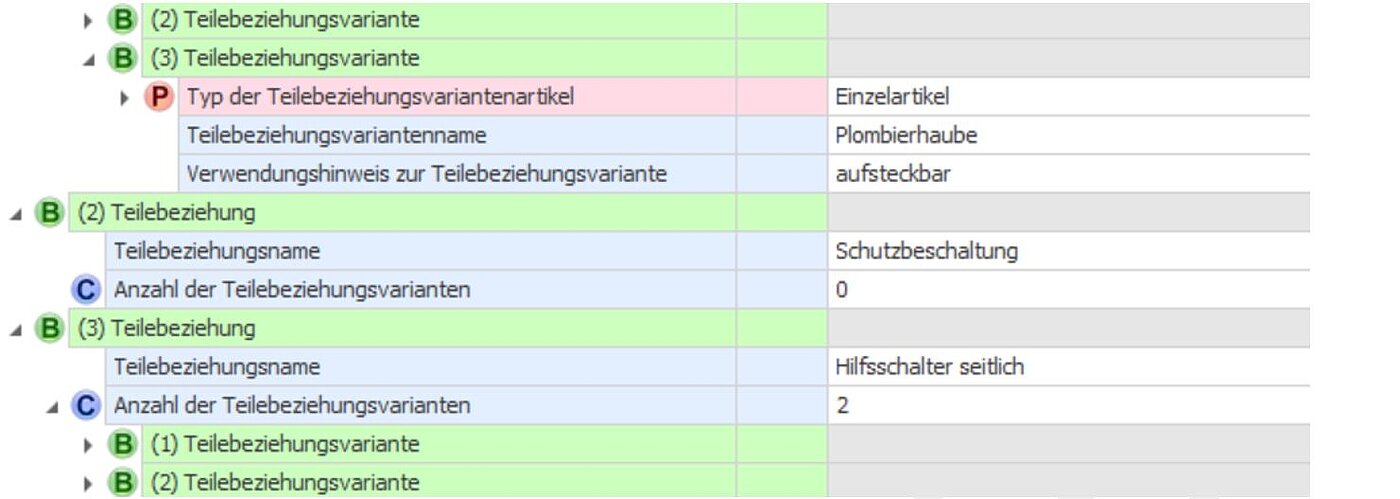

Bild 31: CAx-Basis-Beispiel Teilbeziehungen | Legende:
|
| Level | Art | Strukturelement Name | Anwendung, Bedeutung | Funktion für CAx und Prozess |
|---|---|---|---|---|
1 | C | Anzahl der Teilebeziehungen | Aufruf Block Teilebeziehung | Ruft den Block zur Teilebeziehungsbeschreibung gemäß Anzahl auf |
1/2 | B | Teilebeziehung | Block zur Teilebeziehungsbeschreibung | Möglichkeit zusätzlich erforderliche Artikel oder Zubehör abzubilden |
3 | M | Teilebeziehungsname | Alphanummerische „systemische Funktionskennung“ der Teilebeziehung als Name. Z.B zugeordnete Schutzorgane für Koordination 1 oder 2 | Möglichkeit über herstellerspezifische standardisierte Funktionskennungen zusätzlich erforderlicher Artikel oder Zubehör abzubilden |
3 | C | Anzahl der Teilebeziehungsvarianten | Angabe der Anzahl möglicher Varianten bezogen auf den Teilebeziehungsnamen | Ruft den Block zur Beschreibung von Teilebeziehungsvarianten gemäß Anzahl auf |
3/4 | B | Teilebeziehungsvariante | Block Teilebeziehungsvariante | Beschreibungsmöglichkeit Teilebeziehungsvarianten differenziert zu beschreiben |
5 | M | Teilebeziehungsvariantenname | Text „systemische Funktionskennung“ der Teilebeziehungsvariante. | Benennung der Beziehungsvariante |
5 | M | Verwendungshinweis zur Teilebeziehungsvariante | Textliche Angabe zur Teilebeziehungsvariante | Anwendungshinweise bei Verwendung der Variante |
5 | P | Typ der Teilebeziehungsvariantenartikel | Abfrage Typ der Teilebeziehungsvariantenartikel polymorph Werte:
| Auswahl des Typs des Teilebeziehungsvariantenartikel |
- ToDo: Beispiele für Teilebeziehungsvarianten fehlen!!!
Einzelartikel
| Level | Art | Strukturelement Name | Anwendung, Bedeutung | Funktion für CAx und Prozess |
|---|---|---|---|---|
1 | W | Einzelartikel | Identifikation des polymorphen Blockes | Ruft den Block Einzelartikelbeschreibung auf |
2 | C | Anzahl der Beziehungsteile | Aufruf Block Beziehungsteil 6.1 Teilebeziehungen#Beziehungsteile | Ruft den Block zur Beziehungsteilbeschreibung gemäß Anzahl auf |
Artikelgruppe
| Level | Art | Strukturelement Name | Anwendung, Bedeutung | Funktion für CAx und Prozess |
|---|---|---|---|---|
1 | W | Artikelgruppe | Identifikation des polymorphen Blockes | Ruft den Block zur Artikelgruppenbeschreibung auf |
2 | M | min. Teilegruppenanzahl | Angabe der min. benötigten Anzahl der Teilegruppen | Vorgabemöglichkeit der mindesten benötigten Anzahl |
2 | M | max. Teilegruppenanzahl | Angabe der max. benötigten Anzahl der Teilegruppen | Dies beschreibt NICHT die Anzahl der möglichen Teile, sondern eher die Anzahl der „Slots“. Ein Produkt kann mehr wie einen Slot belegen, der Wert wird mit dem Merkmal "Anzahl belegter Teilegruppen“ übergeben. |
2 | C | Anzahl der Teilegruppen | Aufruf Block Teilegruppe | Ruft den Block zur Teilegruppebeschreibung gemäß Anzahl auf |
2/3 | B | Teilegruppe | Block Teilegruppe | Block zur Teilegruppebeschreibung |
4 | M | Teilegruppenbezeichner | Indentifikator für die Teilegruppe | Zuweisungsmöglichkeit eines systemischen ID zur Verwaltung der Teilegruppen |
4 | M | Anzahl belegter Teilegruppen | Angabe belegter Teilegruppen | Beschreibung schon belegter Teilegruppen an dem Artikel |
4 | M | Verwendungsnotwendigkeit der Teilegruppe | Angabemöglichkeit ob Kann- oder Pflichtverwendung | Anwendungsvorgabe |
5 | W | Kann-Verwendung | Kennzeichnung als Empfehlung | Empfehlung zur Verwendung |
5 | W | Pflicht-Verwendung | Kennzeichnung zur Pflichtverwendung | Pflicht zur Verwendung |
4 | C | Anzahl der Beziehungsteile | Aufruf Block Beziehungsteil | Ruft den Block zur Beziehungsteilbeschreibung gemäß Anzahl auf. Beschreibung siehe zuvor Wert Einzelartikel |
Beziehungsteile
| Level | Art | Strukturelement Name | Anwendung, Bedeutung | Funktion für CAx und Prozess |
|---|---|---|---|---|
1 | B | Beziehungsteil | Block Beziehungsteil | |
2 | M | Teilebeziehung zum Hauptartikel | Auswahlwerte zur Beschreibung der Verwendung / Gebrauch. | Zur Unterstützung des Anwenders und elektronische Abfragemöglichkeit |
3 | W | Zubehör | Kennung des Artikels als Zubehör zur Erweiterung der Artikeleigenschaften z.B. Berührungsschutzabdeckung | Unterstützung des Anwenders bei der Projektierung |
3 | W | Gegenstück | Kennung des Artikels als Gegenstück z.B als Sockel, Einschubkassette | Unterstützung des Anwenders bei der Projektierung und Wartung |
3 | W | Kennzeichnungsteile | Kennung der Teile für Beschriftungsaufgaben | Unterstützung des Anwenders bei Beschriftungsaufgaben |
3 | W | Wartungsteil | Kennung des Teils zur Wartungsverwendung | Unterstützung bei Instandhaltungsplanungen |
3 | W | Auflöseteil | Kennung des Artikels als Auflöseteil aus der Auflösung der Stückliste eines Produktes. Z.B.: Montageplatte | Unterstützung bei der Beschreibung integierter Artikel |
3 | W | Ersatzteil | Kennung des Teils als Ersatzteil. Z.B. Sicherungseinsatz | Unterstützung bei Störungen und Instandhaltungs-planungen |
3 | W | Systemkomponente | Kennung des Artikels als Systemkomponente zur Herstellung der geforderten Funktionen z.B.: modulare Baugruppen, Schaltschrankgerüst, Seitenwand, Montageplatte | Unterstützung des Anwenders bei der Projektierung |
2 | M | Teilezusatzinformation | Möglichkeit für textliche Informationen zur Anwendung | Unterstützung bei der Anwendung |
3 | W | Wartungszyklus | Kennung des Teils als Bedarf zu einem Wartungszyklus | Analyseunterstützung für Wartungsarbeiten |
3 | W | Zubehör muss werkseitig integriert werden | Kennung des Teils mit der Erfordernis zur werkseitigen Integration | Herstellerhinweis zur Einbauvorgabe |
2 | M | zusätzliche Bestellinformation | Texteingabe, soweit nicht im Aspekt Information beschrieben. Möglichkeit zusätzliche Bestell-informationen zu beschreiben | Für Dokumentation und Beschaffungsprozess |
2 | B | Hersteller | Merkmalsblock Hersteller zur Beschreibung herstellerspezifischer Leistungsangaben | Der Block ist dazu da, das Produkt soweit zu beschreiben, das es eindeutig identifiziert werden kann (z.B. durch Herstellername und Herstellerartikelnummer) 2 |
Beispiel: Leistungsschütz Teilebeziehungen
