6.3 Montage des composants
6.5 Zones restreintes/ zone de verrouillage
6.6 Représentation des symboles
Dans le développement de produits, la tendance est aux systèmes modulaires, dans lesquels un produit de base peut être varié ou étendu dans sa portée fonctionnelle en le combinant avec des composants supplémentaires. En règle générale, il s'agit de composants systèmes spécifiques au fabricant Les blocs des réceptacles de composants décrivent les emplacements sur le produit où des produits supplémentaires (accessoires tels que couvercle de protection contre les chocs, panneaux, interrupteurs auxiliaires, déclencheurs) peuvent être fixés pour une extension fonctionnelle. L’article ajouté avec la variante de fixation correspondante est superposé à son point de référence de fixation sur le porte-composant de l’article de base. La valeur de la caractéristique « nom de variante de pièce de fixation » de la variante de pièce de fixation et la valeur de la caractéristique « désignation de la variante d’acceptation de composant » doivent être les mêmes pour permettre un identifiant de correspondance. Le bloc de capture de composants peut être utilisé pour décrire des relations simples entre des articles, mais il n'est pas destiné à décrire des options de configuration étendues. Ici, il est conseillé d'utiliser les configurateurs spécifiques au fabricant correspondants, dont les résultats peuvent ensuite être utilisés
| Niveau | Type | Nom élément de structure | Application, signification | Fonction CAx et Process |
|---|---|---|---|---|
1 | C | Nombre de montage de composants | Indication du nombre de positions existantes pour l’adjonction d’éléments supplémentaires. | Indique le bloc de description de montage de composants selon le nombre |
1/2 | B | Montage des composants | Bloc de montage de composants. | Description des accessoires possibles spécifiques aux articles |
3 | M | Désignation du montage des composants | Noms spécifiques au fabricant pour l’identification des interfaces composants/systèmes L’unité de base et les accessoires doivent avoir la même désignation. | Comparaison des noms lors de la compilation des composants dans la planification du projet. |
3 | M | Description du montage des composants | Indication textuelle de l’utilisation, l’emploi dans l’incorporation des composants. | Aide à l’adjonction et à la disposition des composants. |
3 | C | Nombre de variantes de montage des composants | Indication du nombre d’utilisations possibles de montage du composant. | Indique le bloc descriptif des variantes de montage des composants en fonction du nombre de composants. |
3/4 | B | Variante de montage des composants | Bloc descriptif des variantes de montage des composants | |
5 | M | Désignation de la variante de montage des composants | Nom spécifique du fabricant pour l’identification des variantes d’interface composant/système L’unité de base et les accessoires doivent porter le même nom pour la variante de montage du composant. | Comparaison des noms lors de la compilation des variantes de montage des composants dans la planification de projet. |
5 | M | Description de la variante de montage des composants | Indication textuelle de l’utilisation de la variante de montage des composants. | Aide à l’adjonction et à la disposition des composants. |
5 | M | Position (en mm) | Indication du point d’ajustage précis des composants entre eux. | Spécification des coordonnées et alignement du point de réception |
5 | M | Alignement (en mm) | Données géométriques x, y, z pour l’alignement du composant par rapport au plan de montage standard du composant. La ou les directions principales reçoivent la valeur 1 pour la direction positive et -1 pour la direction négative. Les autres directions reçoivent une valeur proportionnelle correspondant à la proportion dans cette direction. | |
5 | M | Type de fixation des composants | Choix de fixation à partir d’une liste préétablie | Aide à l’adjonction et à la disposition des composants. |
6 | W | Fixation sur le dessus | ? -> Le contenu est manquant!!! | ? -> Le contenu est manquant!!! |
6 | W | Fixation en dessous | ? -> Le contenu est manquant!!! | ? -> Le contenu est manquant!!! |
6 | W | Montage sur un composant | ? -> Le contenu est manquant!!! | ? -> Le contenu est manquant!!! |
6 | W | Montage sous un composant | ? -> Le contenu est manquant!!! | ? -> Le contenu est manquant!!! |
6 | W | Installation | ? -> Le contenu est manquant!!! | ? -> Le contenu est manquant!!! |
6 | W | Extension latérale à gauche | ? -> Le contenu est manquant!!! | ? -> Le contenu est manquant!!! |
6 | W | Extension latérale à droite | ? -> Le contenu est manquant!!! | ? -> Le contenu est manquant!!! |
5 | C | Nombre d’exclusions de composants | Si certains composants avec la même désignation de montage de composants ne peuvent pas être montés ici. | Indique le bloc descriptif des exclusions de composants |
5/6 | B | Exclusion de composants | Si le porte-composant est utilisé, les porte-composants énumérés ici ne peuvent pas être utilisés (p. ex. bloqué mécaniquement) | |
7 | M | Exclusion du nom de la variante de composants | Entrer dans la « Désignation de la variante de montage du composant » la désignation du composant exclu correspondant. | |
5 | C | Nombre de points de fixation | Les points de fixation ne sont nécessaires que lorsque les articles sont fixés ensemble de manière par point, par exemple à l’aide de vis. | Indique le bloc descriptif des points de fixation en fonction du nombre |
5 | C | Nombre de relations partielles | Uniquement si d’autres pièces de fixation sont nécessaires, que celles déjà définies au niveau de l’article dans la relation pièce. | Indique le bloc descriptif des relations partielles/pièces en fonction du nombre |

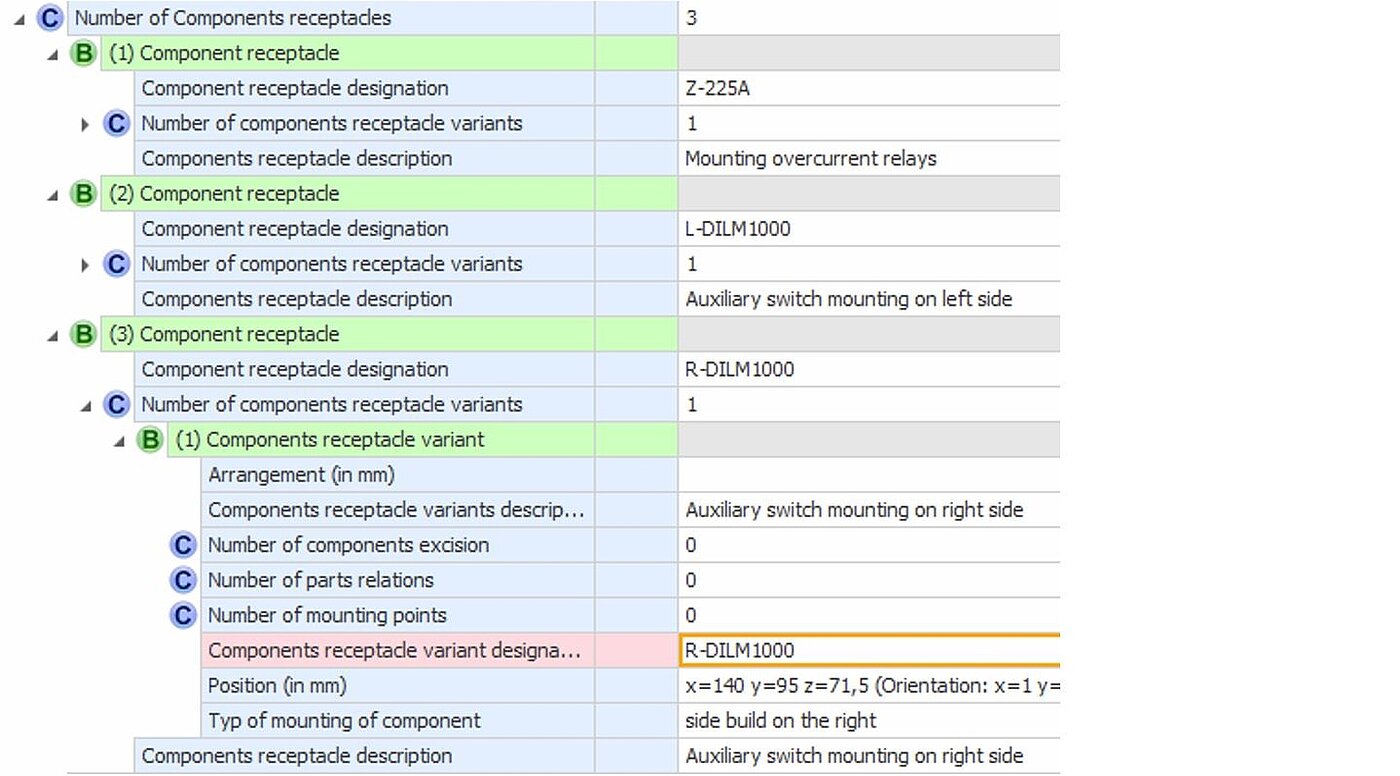

Exemple de contacteur de puissance pour le montage de composants supplémentaires
Pour illustrer la relation entre une capture de composant et les composants qui peuvent être inclus, il existe ces possibilités :

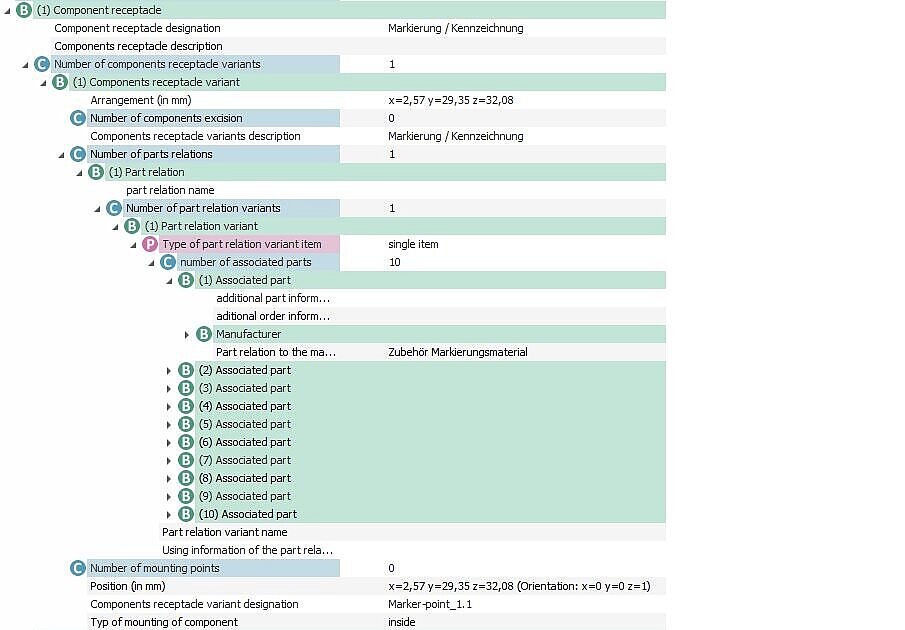

Dans le bloc de capture des composants, le bloc Relation de pièces répertorie les éléments pouvant être utilisés à cette position. L'image montre ceci :
Dans le bloc d'acquisition de composants, l'étiquette de collecte des composants identifie les articles pouvant être utilisés à cette position. L'image montre ceci:
Les contreparties correspondantes doivent alors contenir la même entrée dans la fonction "variantes de pièce jointe".
