6.1 Relations pièces
6.5 Zones restreintes/ zone de verrouillage
6.6 Représentation des symboles
Généralités
Les blocs des pièces en relation sont disponibles plusieurs fois dans les aspects et blocs CAx-Advanced. Selon l'agencement dans la structure, il existe une possibilité de l'utiliser pour définir des spécifications pour des articles et des accessoires autres que des articles individuels ou des groupes d'articles qui sont nécessaires à ce stade pour compléter ou remplir la fonction. En tant que fabricant d'articles, il est possible de définir les relations entre les pièces et les groupes de pièces. Les relations pièces permettent également de documenter les relations relatives à la sécurité pour le poste et la maintenance. Le bloc article vous permet de spécifier une liste de produits. Tous les produits doivent être considérés comme égaux et aucun lien dépendant de la configuration n'est décrit. Le bloc Groupe d'articles permet de spécifier une liste de produits avec une simple connaissance de configuration. La description ne permet PAS la description de configurations complexes et ne remplace pas un configurateur de produit. Pour des dépendances simples, par exemple pour la sélection de blocs de contacts auxiliaires dans l'outil CAE.
Exemple de configurations de disjoncteur Siemens SIRIUS 3RV2 qui peuvent être schématisées :
Disjoncteur taille S00 / S0 avec accessoires à fixer | Liste des pièces détachées: 1 interrupteur de signalisation 2 contacts auxiliaires latéraux avec 2 contacts 3 contacts auxiliaires latéraux avec 4 contacts 4 Module d'isolation 5 Bornier type E 6 Bobine d'ouverture à minimum de tension 7 Déclencheur de tension 8 Interrupteur auxiliaire transversal
|
 Image 31: Exemple CAx Basis de relation pièces | Légende:
|
| Niveau | Type | Nom élément de structure | Application, signification | Fonction CAx et Process |
|---|---|---|---|---|
1 | C | Nombre de relations entre les objets | Relation entre les parties du bloc d'appel | Indique le Bloc descriptif de la relation pièce selon le numéro |
1/2 | B | Relation pièces/objet | Bloc descriptif de référence de la pièce | Possibilité d'afficher d'autres articles ou accessoires nécessaires |
3 | M | Nom de référence de la pièce | Identification alphanumérique de la fonction systémique de la relation pièce en tant que nom. Par exemple, organes de protection désignés pour la coordination 1 ou 2. | Possibilité de cartographier d'autres articles ou accessoires nécessaires à l'aide d'identificateurs de fonction normalisés propres au fabricant |
3 | C | Nombre de variantes de référence de pièces | Spécification du nombre de variantes possibles par rapport au nom de la relation pièce | Indique le bloc pour décrire les variantes de relation pièce d'après le numéro |
3/4 | B | Variante de relation pièces | Bloc de variante de relation pièce | Possibilité de décrire les variantes de la relation pièce de manière différenciée |
5 | M | Nom de la variante de relation pièce | Texte « identificateur de fonction systématique » de la variante de relation pièce | Nom de la variante de relation |
5 | M | Note d'utilisation pour la variante de relation pièce | Informations textuelles sur la variante de relation de pièce | Notes d'application lors de l'utilisation de la variante |
5 | P | Type d'article de la variante de relation pièce | Demande sur le type de pièce variante de relation pièce : Article polymorphe
| Sélection du type d'article de la variante de relation pièce |

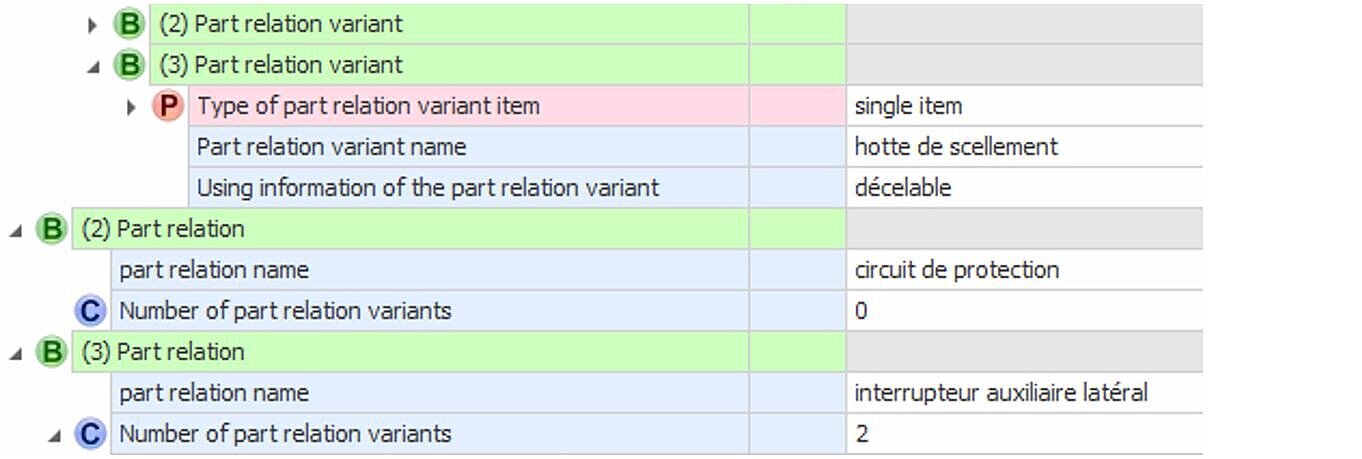

- ToDo: Exemples de variantes de relation de pièce
Article individuel
| Niveau | Type | Nom élément de structure | Application, signification | Fonction CAx et Process |
|---|---|---|---|---|
1 | W | Article individuel | Identification des blocs polymorphes | Indique le bloc de description pour les articles individuels |
2 | C | Nombre de relations pièces | Indique bloc pour la sous-description de la relation selon le numéro |
Groupe d´articles
| Niveau | Type | Nom élément de structure | Application, signification | Fonction CAx et Process |
|---|---|---|---|---|
1 | W | Groupe d’articles/d’éléments | Identification des blocs polymorphes | Indique le bloc de description du groupe d'articles |
2 | M | Nombre min. de groupes de pièces | Spécification du nombre minimum de groupes de pièces requis | Possibilité de spécifier le nombre minimum requis |
2 | M | Nombre max. de groupes de pièces | Spécification du nombre maximum de groupes de pièces requis | Ceci ne décrit PAS le nombre de pièces possibles, mais plutôt le nombre de « slots ». Un produit peut occuper plus d'un emplacement, la valeur est transférée avec la caractéristique « nombre de groupes de pièces » |
2 | C | Nombre de groupe de pièces | Indique le bloc groupe de pièces | Indique le bloc de description du groupe de pièces en fonction de la quantité |
2/3 | B | Groupe de pièces | Bloc groupe de pièces | Bloc descriptif du groupe de pièces |
4 | M | Identificateur de groupe de pièces | Identificateur pour le groupe de pièces | Possibilité d'attribuer un identifiant systémique pour gérer les groupes de pièces. |
4 | M | Nombre de groupes de pièces occupées | Spécification des groupes de pièces occupées | Description des groupes de pièces déjà occupés dans l'article |
4 | M | Utilisation du groupe de pièces | Possibilité de préciser si l'utilisation est facultative ou obligatoire | Spécification des applications |
5 | W | Utilisation facultatif | Marquage comme recommandation | Recommandation d'utilisation |
5 | W | Utilisation obligatoire | Étiquetage à usage obligatoire | Obligation d'utilisation |
4 | C | Nombre de parties de la relation | Partie relative à la relation de blocage d'appel | Indique le Bloc descriptif des dépendances en fonction du numéro. Description : voir la valeur de l'article individuel avant |
Relations pièces
| Niveau | Type | Nom élément de structure | Application, signification | Fonction CAx et Process |
|---|---|---|---|---|
1 | B | Partie associée | Partie du bloc associée | |
2 | M | Relation partielle avec l'article principal | Sélection de valeurs décrivant l’utilisation et l’usage. Exemple : Pièce de maintenance, pièce de rechange | Pour apporter un support à l’utilisateur et à l’option de recherche électronique |
3 | W | Accessoire | Faire de l’article un accessoire pour étendre les propriétés de l’article, exemple : couvercle de protection de choc | Donne un support à l’utilisateur dans la planification du projet |
3 | W | Contre partie | Indique les articles en tant que contrepartie, tels que les douilles ou les cassettes | Aide l’utilisateur dans la planification de projets et la maintenance |
3 | W | Inscription/marquage | Indique les pièces à étiqueter | Offre un support à l’utilisateur dans l‘étiquetage |
3 | W | Pièce de maintenance | Indique les parties à utiliser pour la maintenance | Aide à la gestion de maintenance |
3 | W | Composant de l’article | Identificateur du composant de l’article dans la nomenclature d'un produit. Exemple : Plaque de montage | Support dans la description d'articles intégrés |
3 | W | Pièces de rechange | Indique les pièces de rechange. Exemple : conducteur fusible | Aide lors de défaillances et à la gestion de maintenance |
3 | W | Composant système | Indique les composants système pour l’assemblage de la fonction demandée. Exemple : assemblage modulaire, cadre d’armoire de contrôle, mur latéral, plaque de montage | aide à la gestion de projet |
2 | M | Information des pièces additionnelles | Possibilité d’information textuelle sur l‘application | Assistance avec l’application |
3 | W | Cycle maintenance | Indique la pièce requise lors du cycle de maintenance | Soutien dans l’Analyse du travail de maintenance |
3 | W | Accessoire doit être intégré obligatoirement en atelier | Indique la pièce qui est nécessaire pour être intégrée en atelier | Note du fabricant pour l’intégration |
2 | M | Informations additionnelles de la commande | Saisie de texte, si ce n’est pas décrit dans l’aspect Information. Possibilité de décrire des informations additionnelles sur la commande | Pour documentation et processus d’achat |
2 | B | Fabricant | Propriété bloc fabricant pour la description des spécifications du service spécifique de fabricant | Le bloc est nécessaire pour la description des produits qui peuvent être identifiés précisément (p. ex. : par le nom et le numéro d’article du fabricant |

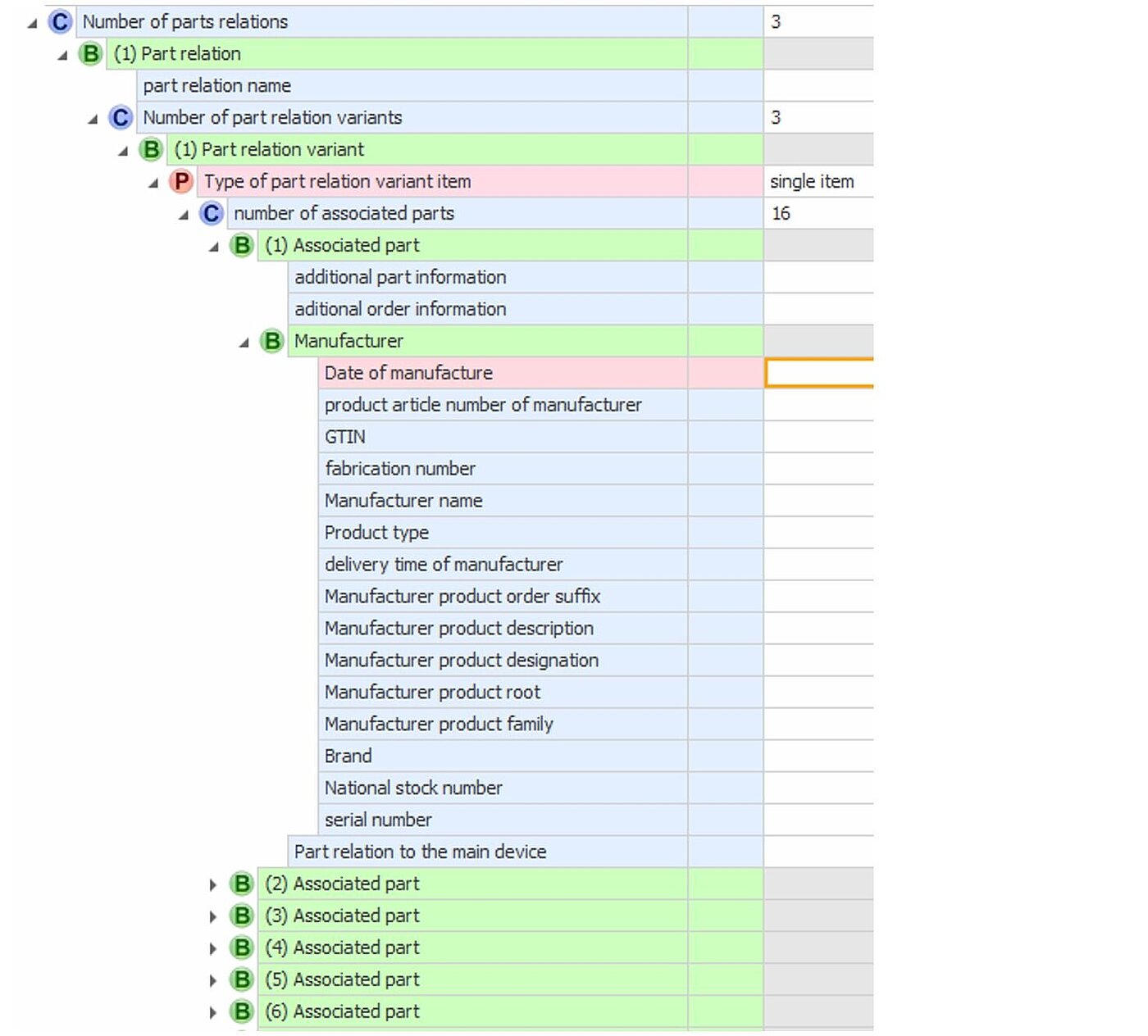

Exemple : Contacteur de puissance relation entre les pièces
