6.2 Variantes de fixation

1

C

Nombre de variantes de fixation

On appelle le bloc descriptif des variantes de fixation selon leur nombre

1/2

B

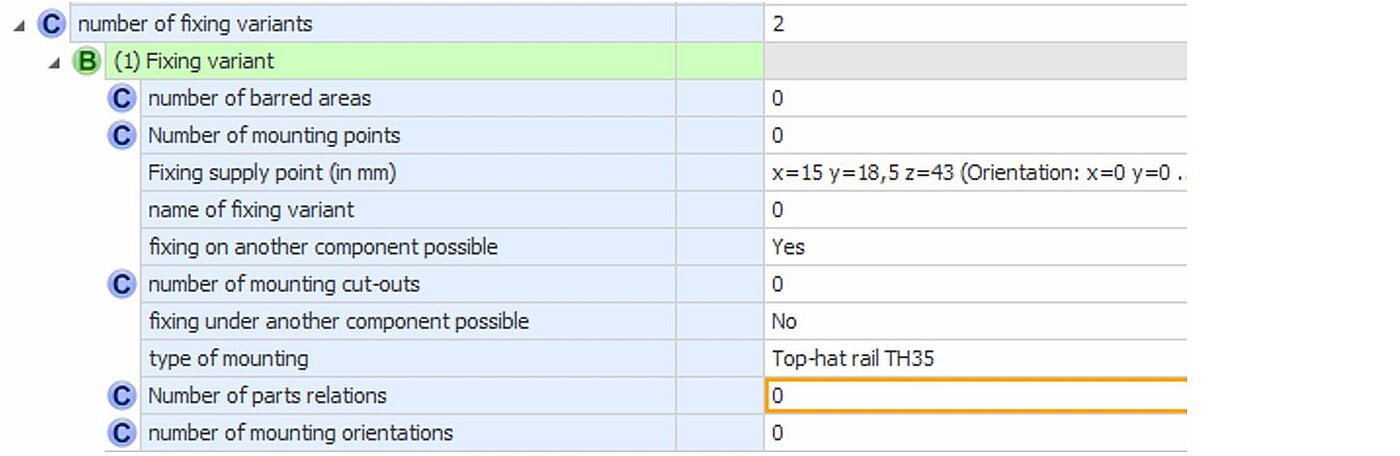

Variante de fixation

Bloc de variante de fixation

Bloc pour description de variante de fixation

3

M

Nom des variantes de fixation

Nom pour variantes de fixation. Pour fixation standard avec DIN Rail nous recommandons : TH15, TH35, TH75. Pour fixation systémique, veuillez sélectionner le nom alphanumérique sans espace

Aide à l’affectation et l’arrangement des composants

3

M

Type de fixation

Information sur le type de fixation

Valeurs pertinents/Oel

4

W

Bridés

Fixation à Vis ou pinces systématiques pour brides

4

W

Pincés

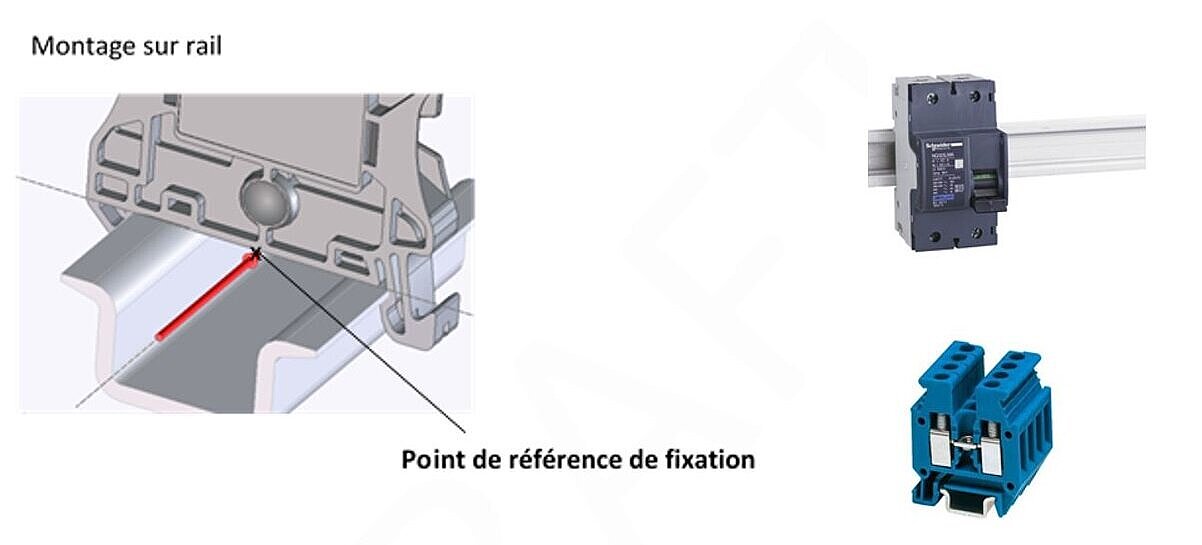

Fixation rapide sur rails de montage

4

W

Enfichable

Fixation par prise ou à clipser

Utiliser seulement par prise et non la valeur attachable (régler sur 11.0)

4

W

Encastrable

Fixation interne dans le système

4

W

Intégrable

Attache interne systémique

4

W

Fixation à vis

Fixation par vis, tournent avec ou sans vis ou boulons filetés

4

W

Fixation par bus

Fixation par bus système par pincement ou vissé

4

W

Rail DINTH15

Fixation rapide sur DIN Rail largeur 15 mm

4

W

Rail DIN TH35

Fixation rapide sur DIN Rail largeur 35mm

4

W

G-Rail TH35/G32

Montage rapide sur profilé chapeau/G-rail, largeur 35mm

4

W

G-rail G32

Montage rapide sur rail G, largeur 32mm

4

W

Rail DINTH75

Montage rapide sur profilé chapeau, largeur 75mm

4

W

19 pouces

Fixation sur poutres 19 pouces

4

W

Fixation au mur

Fixation par vis au mur

4

W

Fixation au sol

Fixation par vis au sol

4

W

Montage direct

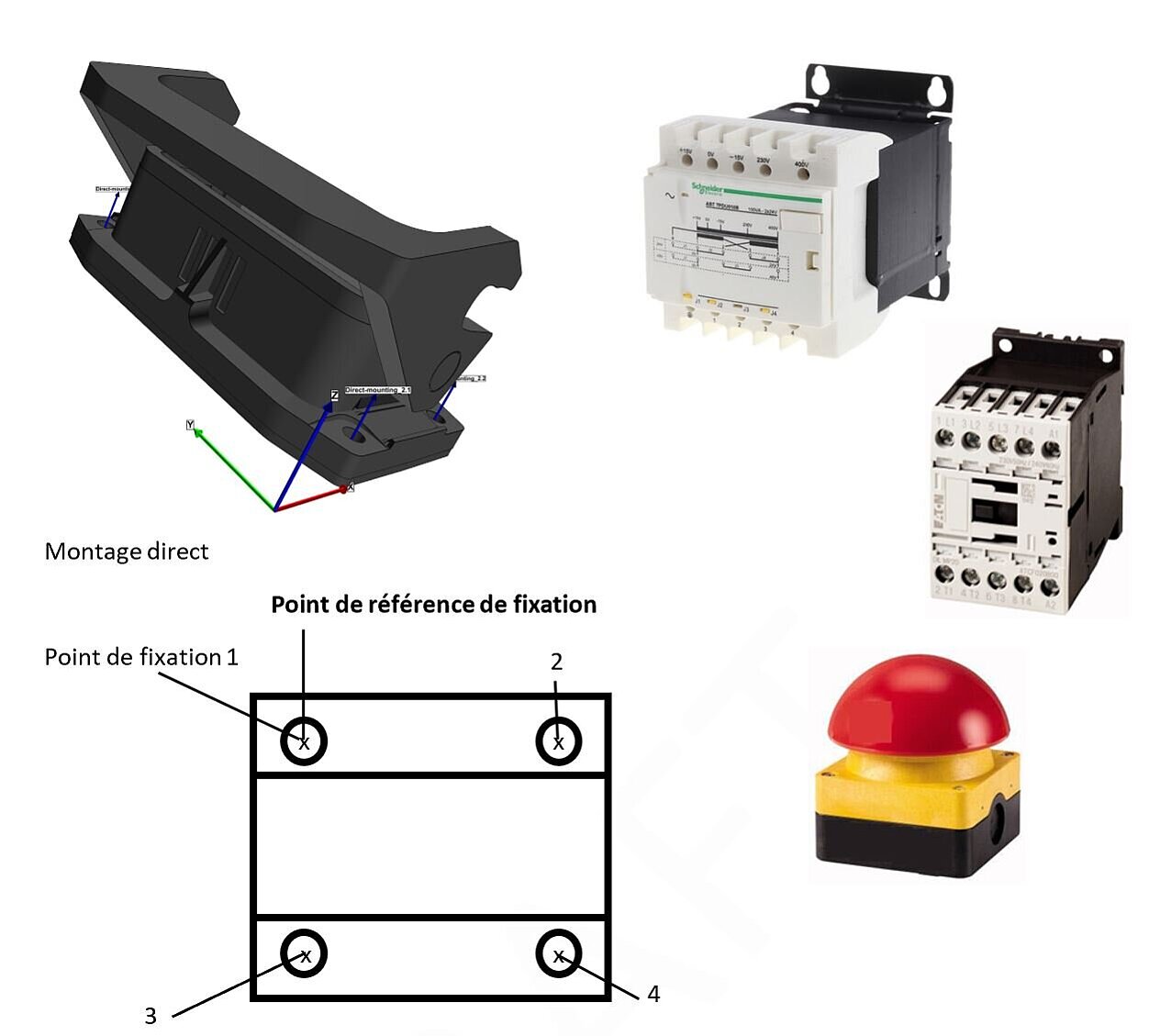

L'article est attaché directement à un autre composant avec les pièces du système

4

W

Élément enfichable

L'article est inséré de manière spécifique au système dans une unité d'extension

4

W

Insert de fiche

L'article est inséré de manière spécifique au système dans une prise de courant/douille

4

W

Soudé

Fixation par soudure

3

M

Point de référence de fixation

Spécification de la coordonnée du point de référence de montage et de son orientation. Les coordonnées de montage se réfèrent à ce point de référence. Il se réfère lui-même au point de référence dépendant de la forme de l'article (RP) voir: 6.2 Variantes de fixation#Utilisation du point de fixation, point de référence de Fixation (en mm)

3

M

Fixation sur un autre composant

Indique si l'article peut être monté sur un autre composant

Oui/Non. Aide à organiser l'article

3

M

Fixation sous un autre composant

Indique si l'article peut être monté sous un autre composant

Oui/Non. Aide à organiser l'article

3

C

Nombre de points de fixation

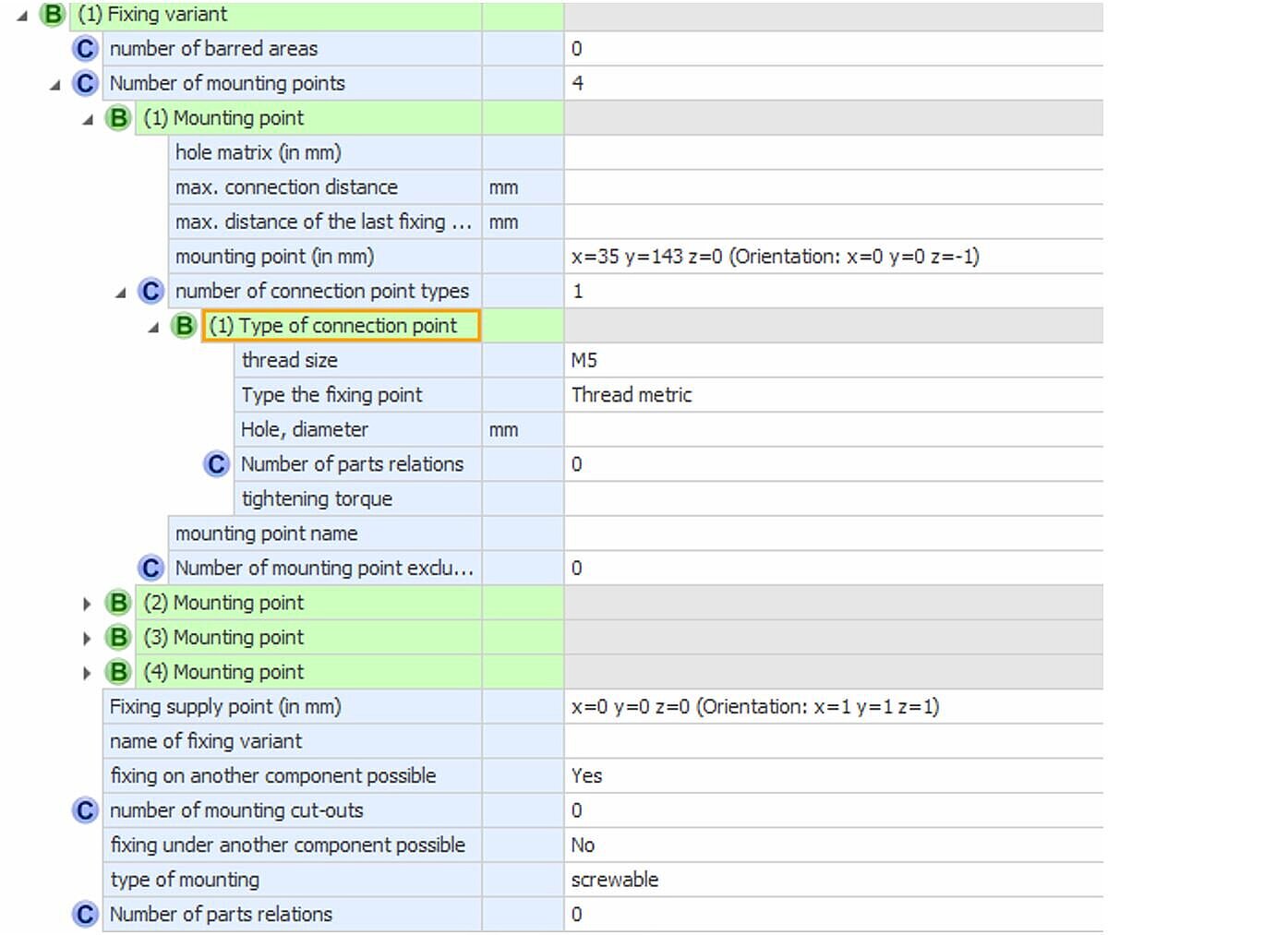

Les points de fixation ne sont nécessaires que lorsque les articles sont fixés par point, par exemple à l'aide de vis. Ils se trouvent sur le niveau de montage (p. ex. plaque de montage, murale)

Indique le bloc de description du point de montage - voir 6.2 Variantes de fixation#Généralités

3

C

Nombre de découpes de montage

Si des découpes de montage dans les panneaux et/ou les façades (capots de protection contre les contacts, portes) sont nécessaires, des informations sur les dimensions requises peuvent être données ici.

Indique le bloc pour décrire les ruptures de montage - voir 6.2 Variantes de fixation#Point de fixation

3

C

Nombre de positions de montage

Uniquement si des positions de montage différentes à celles déjà définies au niveau de l'article sous les positions de montage sont nécessaires en fonction du montage.

Indique le Bloc descriptif de la position d'installation – voir 6.4 Position de montage

3

C

Nombre d’espaces de verrouillage/de zones restreints

Uniquement si, en fonction de la fixation, d'autres zones de verrouillage sont requises que celles déjà définies au niveau de l'article dans les zones réglementées.

Indique le bloc pour décrire la zone restreinte – voir 6.5 Zones restreintes/ zone de verrouillage

3

C

Numéro de la relation partielle

Uniquement si des pièces sont nécessaires en fonction du montage

Indique le bloc de description de la relation pièce – voir 6.1 Relations pièces

1

C

Nombre de découpes de montage

Bloc de la découpe du montage Application pour les appareils montés sur le panneau avant et les pénétrations du couvercle

Indique le bloc description de la découpe de montage en fonction du nombre

1 / 2

B

Découpe de montage

Bloc de découpe de montage

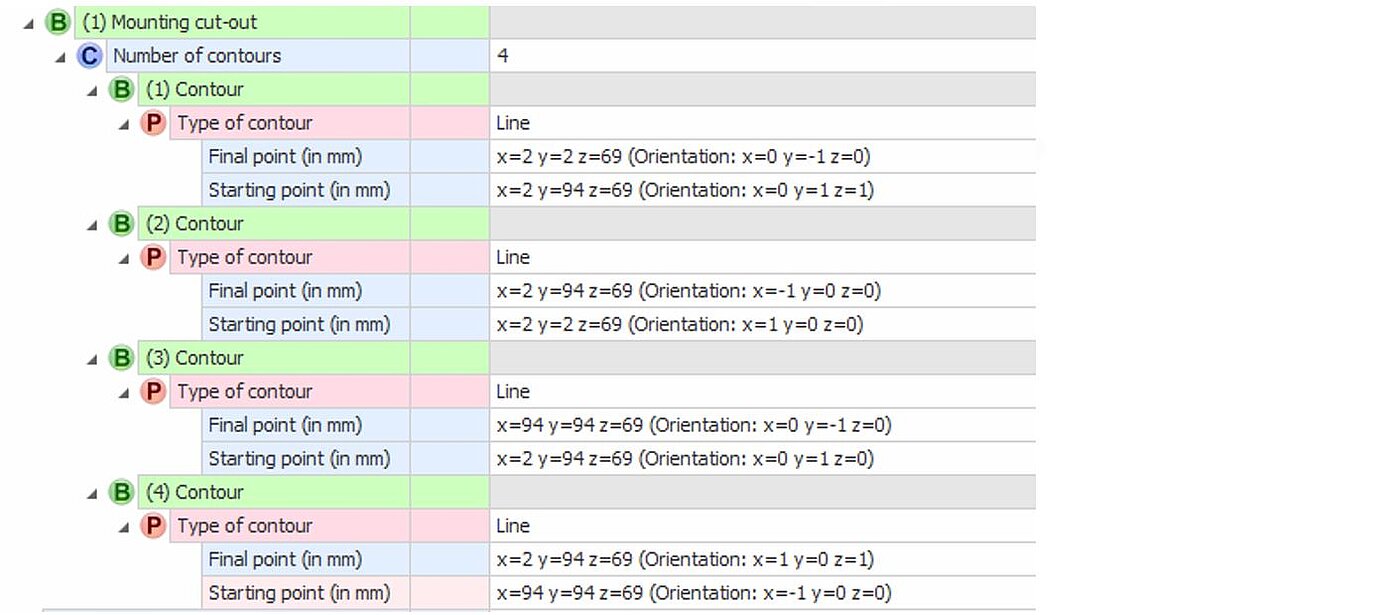

La découpe de montage est décrite en combinant les différents contours. Par exemple, celui dans la porte

3

C

Nombre de contours

Appel du bloc de contours

Indique le Bloc descriptif du contour selon le nombre

3 / 4

P

Contour

Requête de forme de contour polymorphe

Permet des descriptions partielles de contours dépendantes des formes

5

W

Ligne

Identification de la ligne du bloc polymorphe

Indique le Bloc descriptif de la ligne de contour

6

M

Point de départ

Coordonnées du point de départ de la ligne, en mm. Indication en relation avec le point de référence de l’article

Nécessaire pour la production de découpes par fraiseuse ou poinçonneuse

6

M

Point d’arriver

Coordonnées du point final de la ligne

Nécessaire pour la préparation de la découpe

5

W

Arc du cercle

Identification du bloc polymorphe  Arc  du cercle

description de la découpe du bloc arc du cercle

6

M

Point central

Coordonnées du centre de l’arc du cercle en millimètres, Indication en relation avec le point de référence de l’article

Indique le Bloc descriptif des découpes de montage

6

M

Rayon

Rayon de l’arc en mm

6

M

Angle initial de course

Point de départ en degrés de l’arc

Zéro degré est « à droite » sur l’axe des x

6

M

Angle de fin de course

Point final en degrés de l’arc

Zéro degré est « à droite » sur l’axe des x. La découpe commence à l’angle initial et se poursuit dans le sens inverse des aiguilles d’une montre jusqu’à l’angle final (système de coordonnées polaires)
