6.5 Zones restreintes/ zone de verrouillage
6.6 Représentation des symboles
Les zones restreintes font références aux volumes qui ne peuvent être utilisés que de manière limitée autour du produit. Donc ces espaces sont p. ex. être laissé libre pour l’installation, l’opération ou l’entretien ; ou pour maintenir des distances minimales avec d’autres composants électriques.
| Niveau | Type | Nom élément de structure | Application, signification | Fonction CAx et Process |
|---|---|---|---|---|
1 | C | Nombre de zones à barreaux | Indication du nombre de zones verrouillées | Indique le bloc de la description des parties de verrouillage en fonction du nombre |
1/2
| B
| Zone restreinte / de verrouillage
| Bloc « Zone de verrouillage » Description indications d’espace limité spécifique à l’article requis pour les conditions mécaniques ou électriques
| Pris en charge dans le positionnement correct de l’article en tenant compte des dépendances spatiales |
3 | M | Type de zone verrouillée | Indication de l’utilisation de la zone verrouillée. Liste de valeurs voire le tableau suivant | Ce type peut être utilisé pour contrôler les fonctions d’affichage ou les contrôles de sécurité dans le système CAx |
W | Connexion | Zones de travail nécessaires à la connexion des câbles sur l’appareil en fonction de la section des conducteurs, des rayons de courbure, du traitement des extrémités des conducteurs et de la situation d’entrée des câbles |
| |
W | Maintenance | Espaces d’air requis pour le déplacement des capots et des volets pendant l’entretien audelà de la portée des indications de l’enveloppe |
| |
W | Thermique | Espaces d’air pour la dissipation de la chaleur |
| |
W | Electrique — aux pièces de mise à la terre | Les espaces d’air doivent être mis à la terre en tant que section d’isolation. (p. ex. chambre de soufflage) |
| |
W | Electrique — aux parties actives sous tension | Des espaces d’air supplémentaires sont nécessaires entre le composant et les parties actives comme distance d’isolation. (Distance de phase) |
| |
W | Mécanique | Espaces de mouvement requis lors de l’installation au-delà de la circonférence des indications des dimensions de l’enveloppe, dans la mesure où ceux-ci ne sont pas décrits par d’autres espaces restreints. |
| |
3 | M | Expansion (positive) (mm) | Indication du point final de l’espace en tant qu’indication de coordonnées et alignement du point final | Option d’affichage CAx pour les pièces lors de la mise en place d’articles |
3 | M | Expansion (négative) (mm) | Indication du point de départ de l’espace en tant qu’indication de coordonnées et alignement du point final | Option d’affichage CAx pour les pièces lors de la mise en place d’articles |

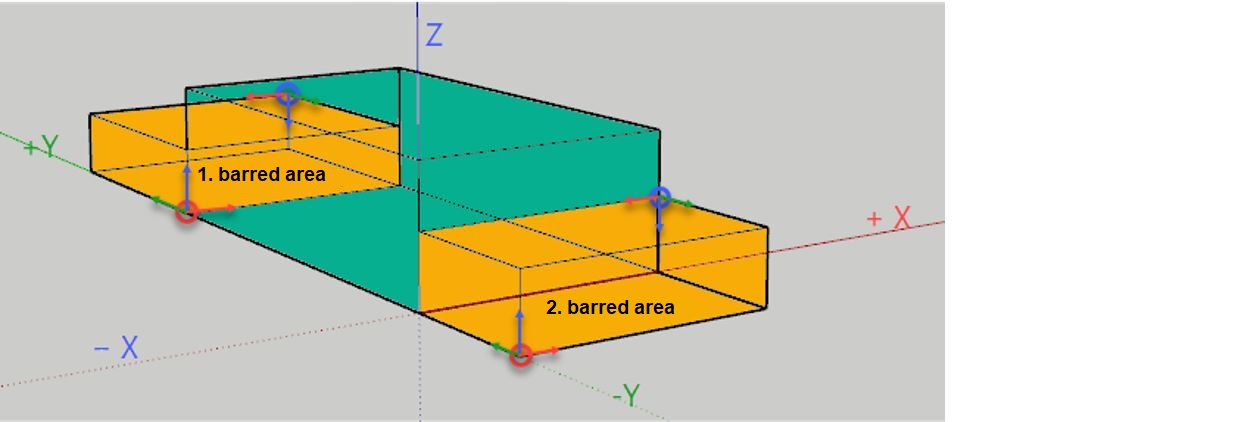

Ces zones d’accès restreint sont décrites sous forme de blocs simples (rectangles). Pour ce faire, il suffit de décrire 2 coins opposés du rectangle dans la pièce (espace) à l’aide des caractéristiques appropriées.
De préférence, la caractéristique « Expansion (négative) (en mm) » devrait décrire le coin avec les plus petites valeurs x/y/z voir la marque du cercle rouge et la caractéristique « Expansion (positive) (en mm) » devrait décrire la valeur opposée avec les plus grandes expansions des axes, voir la marque du cercle bleu.

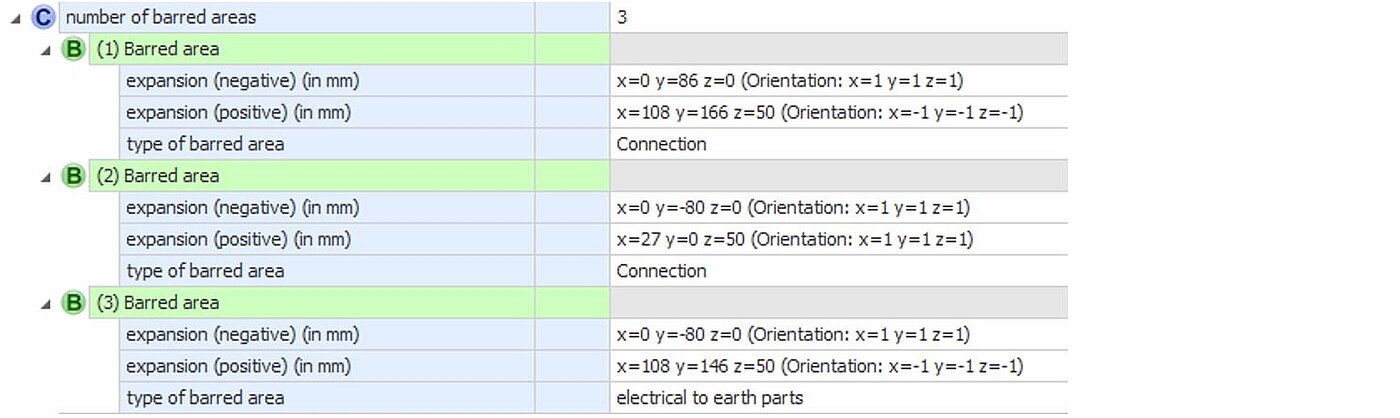

Exemple : zone réservée
Conseil : Au lieu de deux zones de barrière séparées au-dessus et en dessous d’un produit, une zone restreinte peut également être décrite comme un volume couvrant le produit.
Les possibilités suivantes existent pour l’indication :
Cas a) Une zone restreinte est indiquée dans laquelle le dispositif complet est enfermé (1ère colonne).
Cas b) Deux zones restreintes distinctes sont définies qui sont requises au-dessus et au-dessous du dispositif (2ème colonne).
Traduction des termes:
*Anzahl der Sperrflächen = Nombre de zones d´accès restreint
*Sperraum = Espace restreinte
*Ausdehnung (negativ) = Expansion (négative)
*Ausdehnung (positiv) = Expansion (positive)
*Typ der Sperraums = Type d´espace barrière (zone restreinte)
*Thermisch = Thermique
