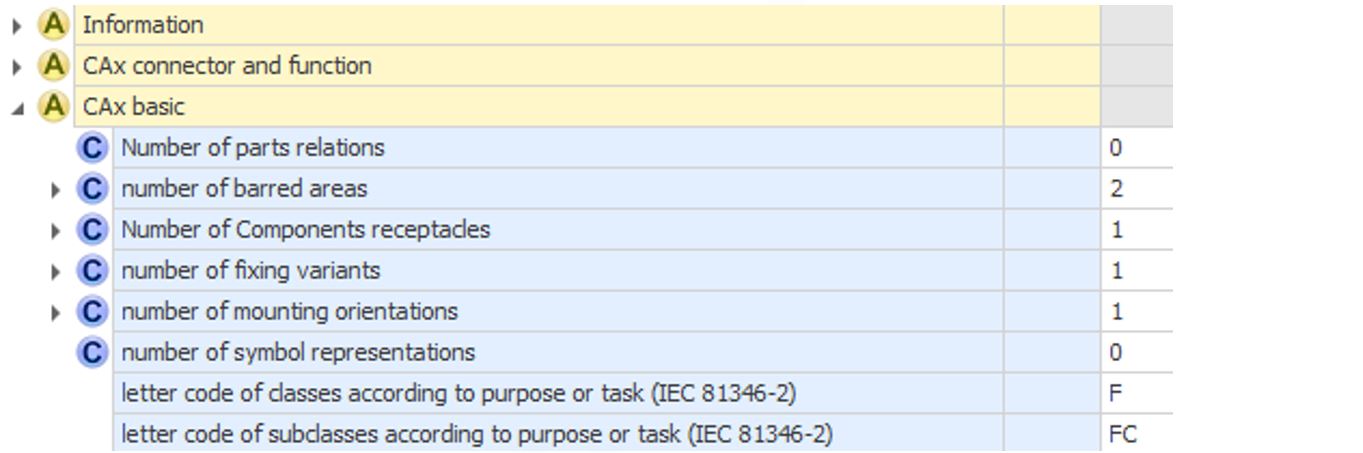

Dans cet aspect CAx, les informations de base pertinentes pour la planification CAx sur l'article doivent être faites indépendamment des connexions et des fonctions. Les variantes possibles pour des articles spécifiques peuvent être décrites à l'aide des caractéristiques de cardinalité « nombre » etc.…). Ci-dessous, les éléments concernés.
Les lettres de code soutiennent un système de marquage de référence uniforme pour une identification claire des objets dans le système d’équipement pendant la planification, la conception, la mise en œuvre, l'exploitation, l'entretien et le démontage. Ces lettres de code décrivent les fonctions. En plus de la fonction centrale, les lettres de code peuvent être utilisées pour décrire les fonctions auxiliaires d'un article. Ces descriptions fonctionnelles des articles sont utilisées par des outils de modélisation assistée par ordinateur et font également partie des descriptions fonctionnelles suivantes.
| Niveau | Type | Nom élément de structure | Application, signification | Fonction CAx et Process |
|---|---|---|---|---|
1 | A | Aspect « CAx-Basis » | ||
2 | M | Lettre de code par tâche/objectif de la classe (IEC 81346-2) | La lettre classe la fonction centrale selon CEI 81346-2. Chapitre 5.1 Tableau 1 de 2009 (CEI) / 2010 (DIN). Cette caractéristique indique la finalité de l'ensemble du produit. Les fonctions individuelles au sein du produit lui-même peuvent également être différenciées par des lettres de code plus spécifiques sous l'identification de la fonction. Voir aussi : 7.2.1.1 Fonction | Requis par les systèmes CAx pour la création/génération d’un identifiant du produit. |
2 | M | Lettre de code par tâche/objectif de la sous-classe (IEC 81346-2) | La lettre classe la fonction centrale selon CEI 81346-2. Chapitre 5.2 Tableau 2 de 2009 (CEI) / 2010 (DIN). Cette caractéristique indique la finalité de l'ensemble du produit. Les fonctions individuelles au sein du produit lui-même peuvent également être différenciées par des lettres de code plus spécifiques sous l'identification de la fonction. Voir aussi : 7.2.1.1 Fonction | Requis par les systèmes CAx pour la création/génération d’un identifiant du produit ainsi que pour la modélisation fonctionnelle de l’installation. |
2 | C | Nombre d´objets en relation | ||
2 | C | Nombre de variantes de fixation | ||
2 | C | Nombre de réceptacles composants | ||
2 | C | Nombre d’options de montage | ||
2 | C | Nombre d’espaces libres | Voir le chapitre 6.5 Zones restreintes/ zone de verrouillage | |
2 | C | Nombre de représentations des Symboles |
