6.2 Befestigungsvarianten

1

C

Anzahl der Befestigungsvarianten

Ruft den Block zur Befestigungsvariantenbeschreibung gemäß Anzahl auf

1/2

B

Befestigungsvariante

Block Befestigungsvariante

Block zur Befestigungsvariantenbeschreibnung

3

M

Befestigungsvarianten-name

Name für die Befestigungsvariante. Für Standardbefestigungen mit Hutschienen empfehlen wir: TH15, TH35, TH75. Für systemische Befestigungen wählen sie bitte alphanumerische Namen ohne Leerzeichen

Hilft bei der Zu- und Anordnung der Komponenten

3

M

Art der Befestigung

Angabe zur Art der Befestigung

Relevante Werte/Oel

4

W

geflanscht

Systemische Schraub- oder Klemmbefestigung für Flanschteile

4

W

geklemmt

Schnellbefestigung auf Tragschiene

4

W

steckbar

Befestigung durch stecken, rasten

Nur steckbar und nicht den Wert aufsteckbar verwenden (zur 11.0 anpassen

4

W

integierbar

Systemische interne Befestigung

4

W

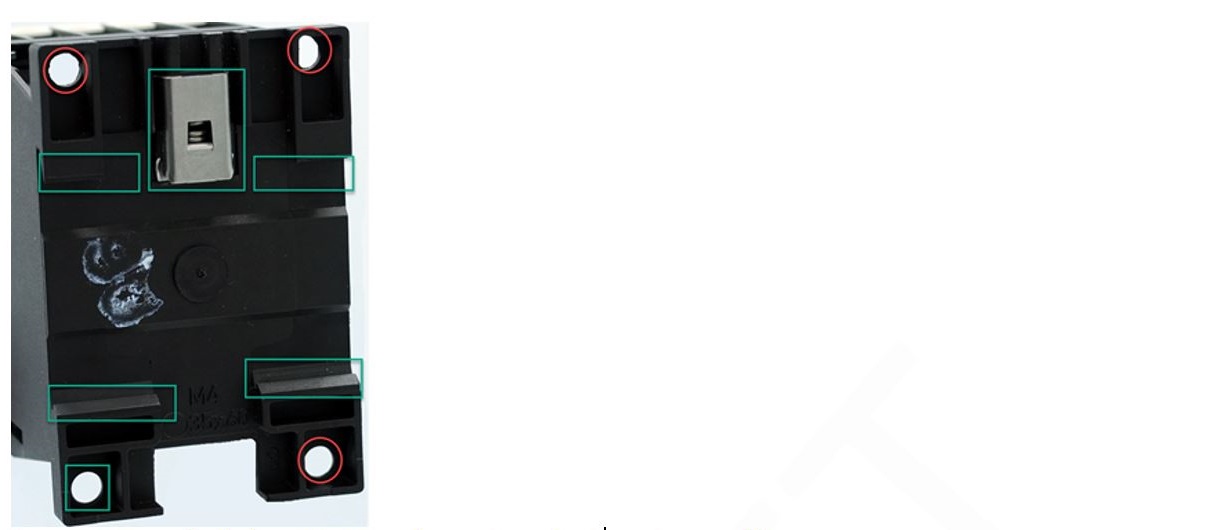

Schraubbefestigung

Befestigung durch schrauben, drehen, ohne, mit Schrauben oder Gewindebolzen

4

W

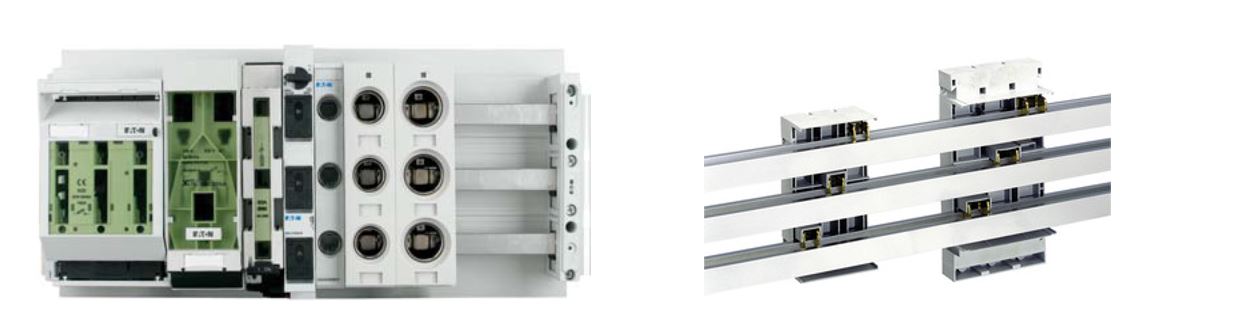

Sammelschienenbefestigung

Befestigung auf Sammelschienen systemisch durch klemmen oder schrauben.

4

W

Hutschiene TH15

Schnellbefestigung auf Hutschiene, Breite 15mm.

4

W

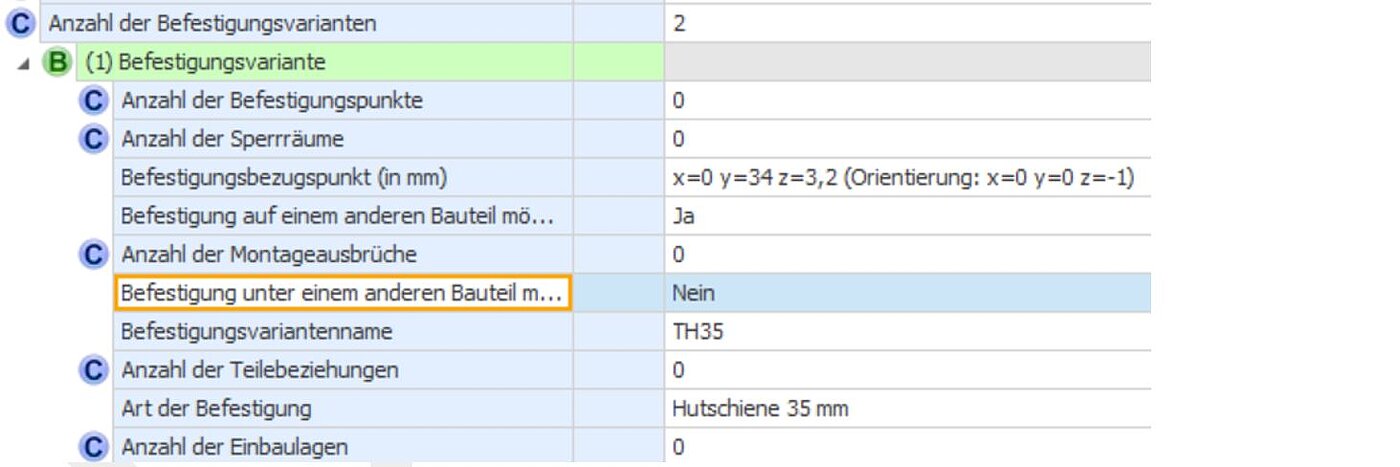

Hutschiene TH35

Schnellbefestigung auf Hutschiene, Breite 35mm.

4

W

Hut-/G-Schiene TH35/G32

Schnellbefestigung auf Hut-/G-Schiene, Breite 35mm.

4

W

G-Schiene G32

Schnellbefestigung auf G-Schiene, Breite 32mm.

4

W

Hutschiene TH75

Schnellbefestigung auf Hutschiene, Breite 75mm.

4

W

19 Zoll

Befestigung auf 19 Zoll Trägern.

4

W

Wandbefestigung

Schraubbefestigung an der Wand.

4

W

Bodenbefestigung

Schraubbefestigung am Boden.

4

W

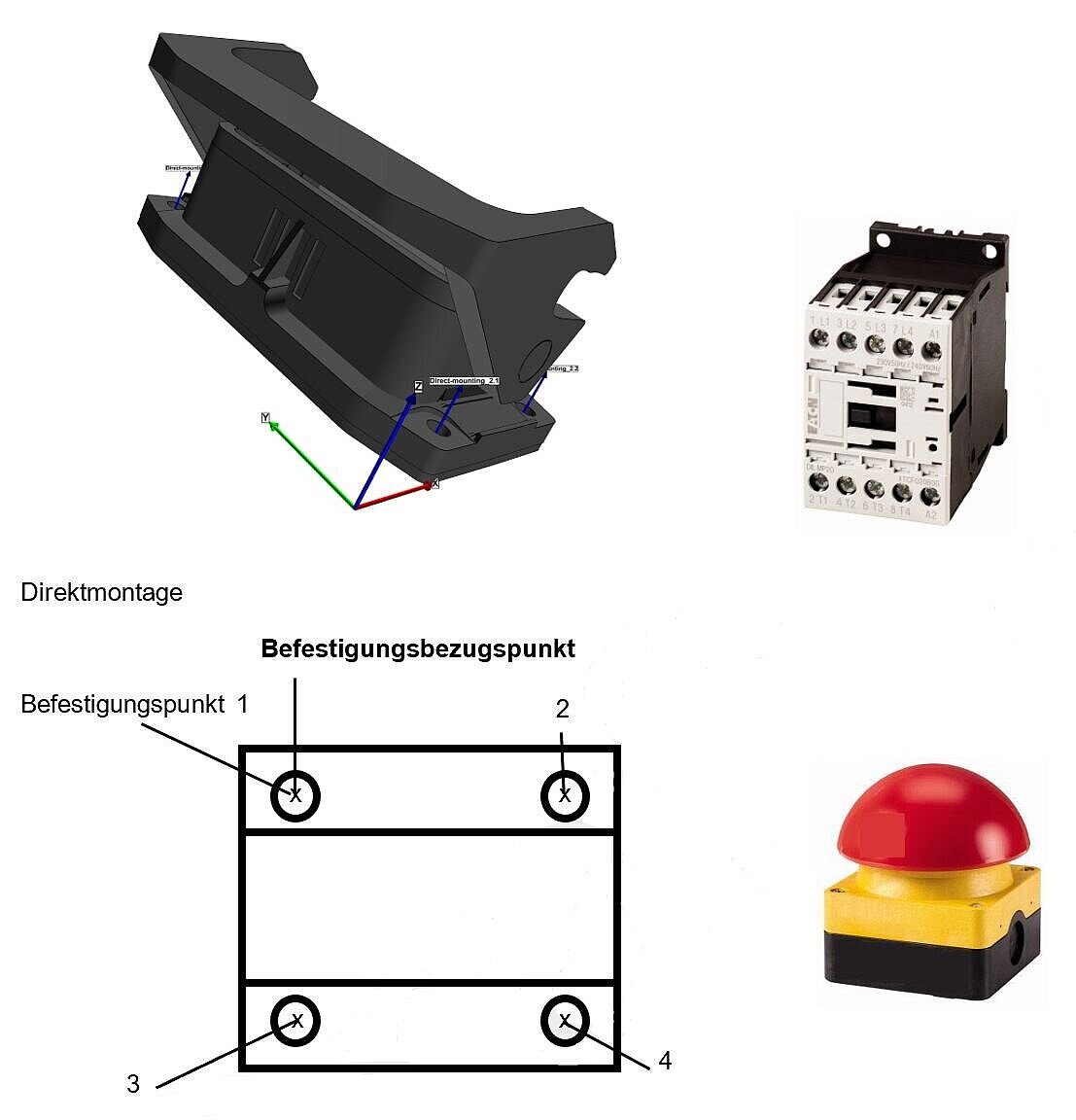

Direktanbau

Artikel wird mit Systemteilen direkt an einer anderen Komponente befestigt.

4

W

Einschub

Artikel wird systemspezifisch in eine Ausfahreinheit eingesetzt.

4

W

Steckeinsatz

Artikel wird systemspezifisch in einen Sockel gesteckt.

4

W

geschweißt

Befestigung durch Schweißverfahren.

3

M

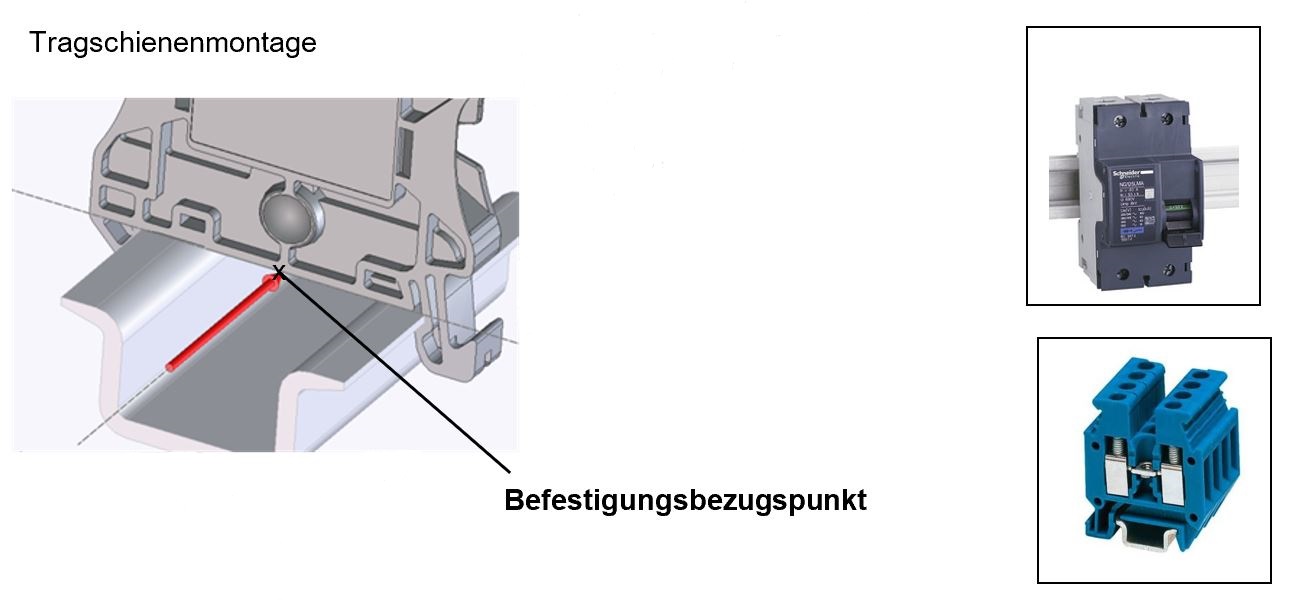

Befestigungsbezugspunkt

Angabe der Koordinate des Befestigungsbezugspunktes und seine Ausrichtung. Auf diesen Bezugspunkt beziehen sich die Befestigungskoordinaten. Er selbst bezieht sich auf den artikelformabhängigen Bezugspunkt (RP) siehe: 6.2 Befestigungsvarianten#Verwendung von Befestigungspunkt, Befestigungsbezugspunkt (in mm):

3

M

Befestigung auf einem anderen Bauteil möglich

Gibt an ob der Artikel auf einem anderen Bauteil montiert werden kann

Ja/Nein. Hilft bei der Anordnung des Artikels

3

M

Befestigung unter einem anderen Bauteil möglich

Gibt an ob der Artikel unter einem anderen Bauteil montiert werden kann

Ja/Nein hilft bei der Anordnung des Artikels

3

C

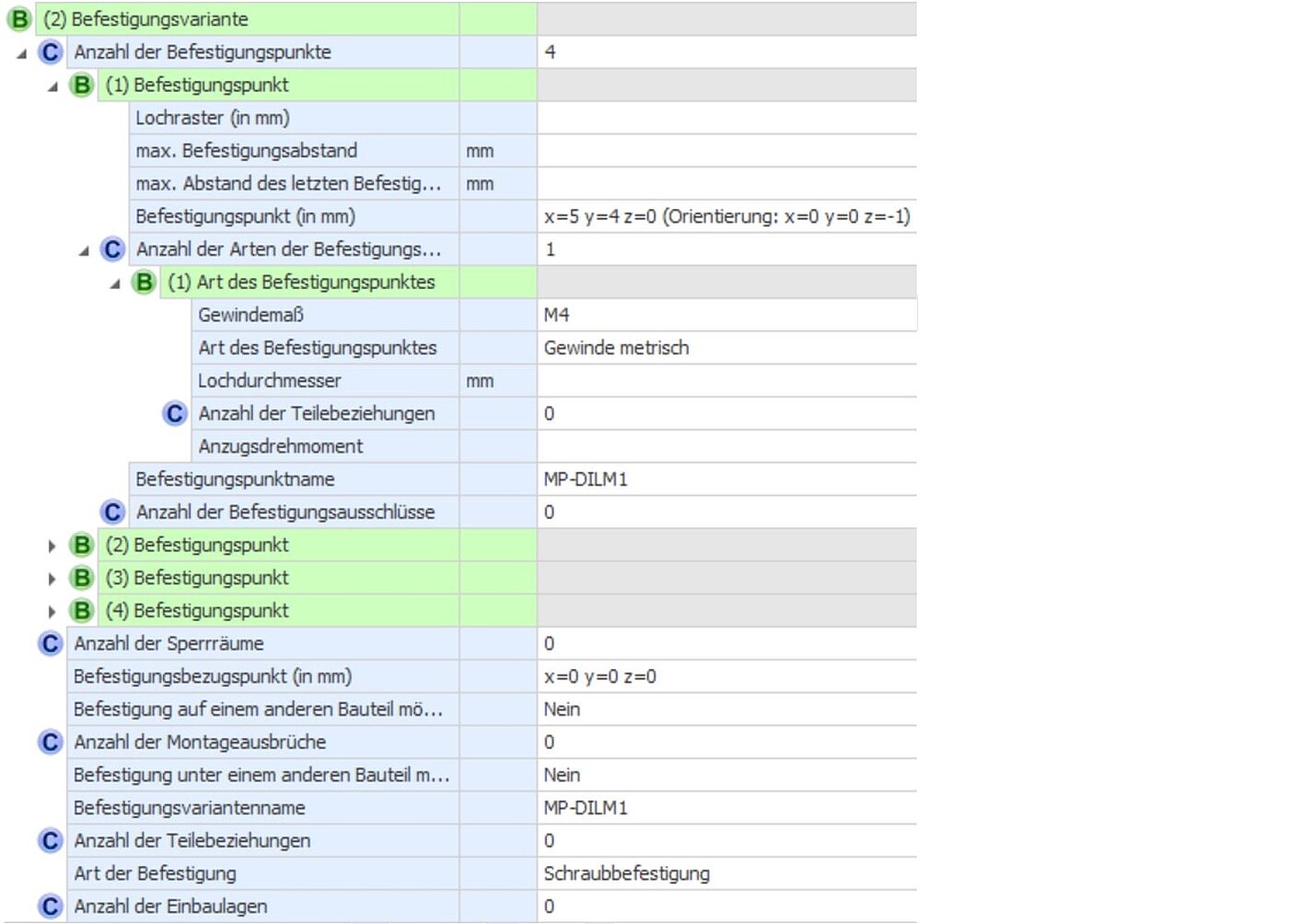

Anzahl der Befestigungspunkte

Befestigungspunkte sind nur dort erforderlich sind, wo die Artikel punktförmig z.B. durch Schrauben befestigt werden. Sie liegen auf der Befestigungsebene (z.B. Montageplatte, Wand)

Ruft den Block zur Befestigungspunkt-beschreibung - siehe 6.2 Befestigungsvarianten#Allgemein

3

C

Anzahl der Montageausbrüche

Wenn Montageausbrüche in Platten und oder Fronten (Berührungsschutzabdeckungen, Türen) erforderlich sind können hier Angaben zu den erforderlichen Maßen gemacht werden.

Ruft den Block zur Beschreibung von Montageausbrüche auf - Siehe 6.2 Befestigungsvarianten#Befestigungspunkt

3

C

Anzahl der Einbaulagen

Nur wenn befestigungsabhängig andere Einbaulagen erforderlich sind als auf der Artikelebene unter Einbaulagen schon definiert.

Ruft den Block zur Einbaulagenbeschreibung auf – siehe 6.4 Einbaulage

3

C

Anzahl der Sperrräume

Nur wenn befestigungsabhängig andere Sperrräume erforderlich sind als auf der Artikelebene unter Sperrräume schon definiert.

Ruft den Block zur Sperrraumbeschreibung auf - siehe 6.5 Sperrräume

3

C

Anzahl der Teilebeziehung

Nur wenn befestigungsabhängig Teile erforderlich sind

Ruft den Block zur Teilebeziehungsbeschreibung auf – siehe 6.1 Teilebeziehungen

1

C

Anzahl der Montageausbrüche

Aufruf Block Montageausbruch.

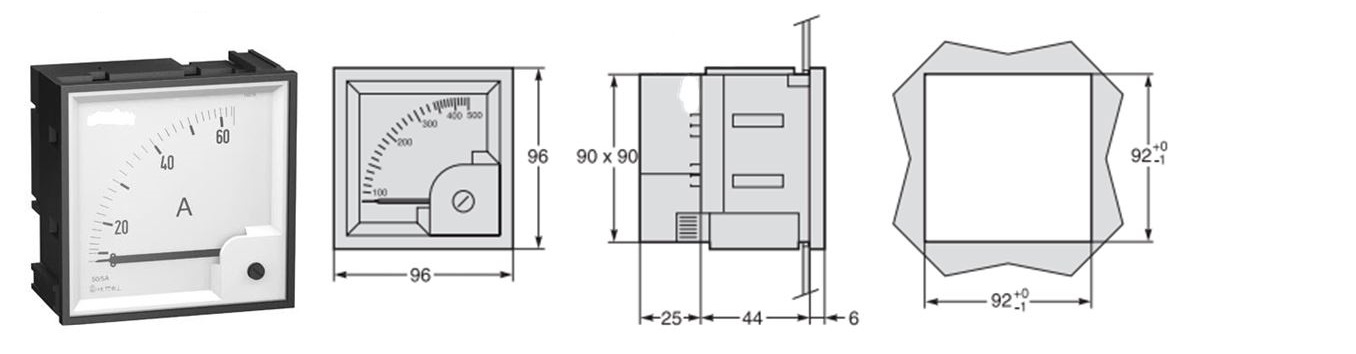

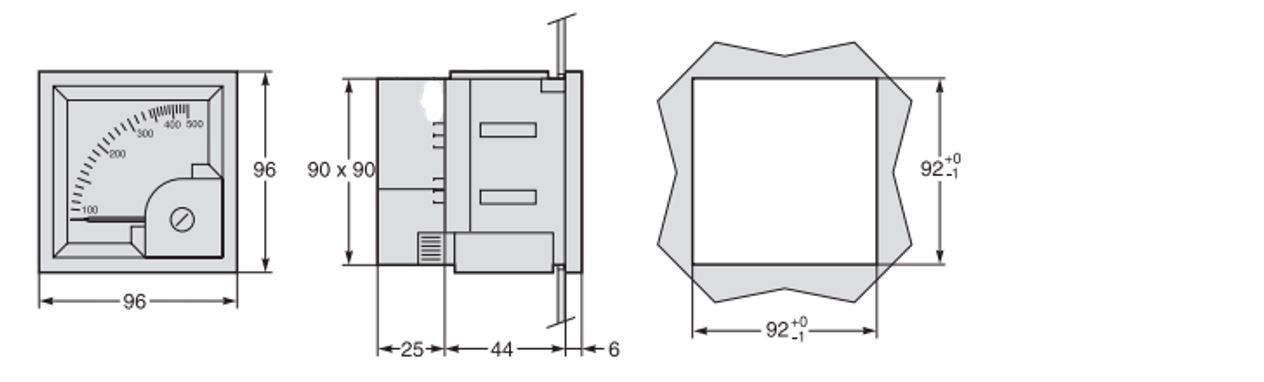

Anwendung für Fronteinbaugeräte und Durchdringungen von Abdeckungen

Ruft den Block zur Montageausschnittbeschreibung gemäß Anzahl auf

1 / 2

B

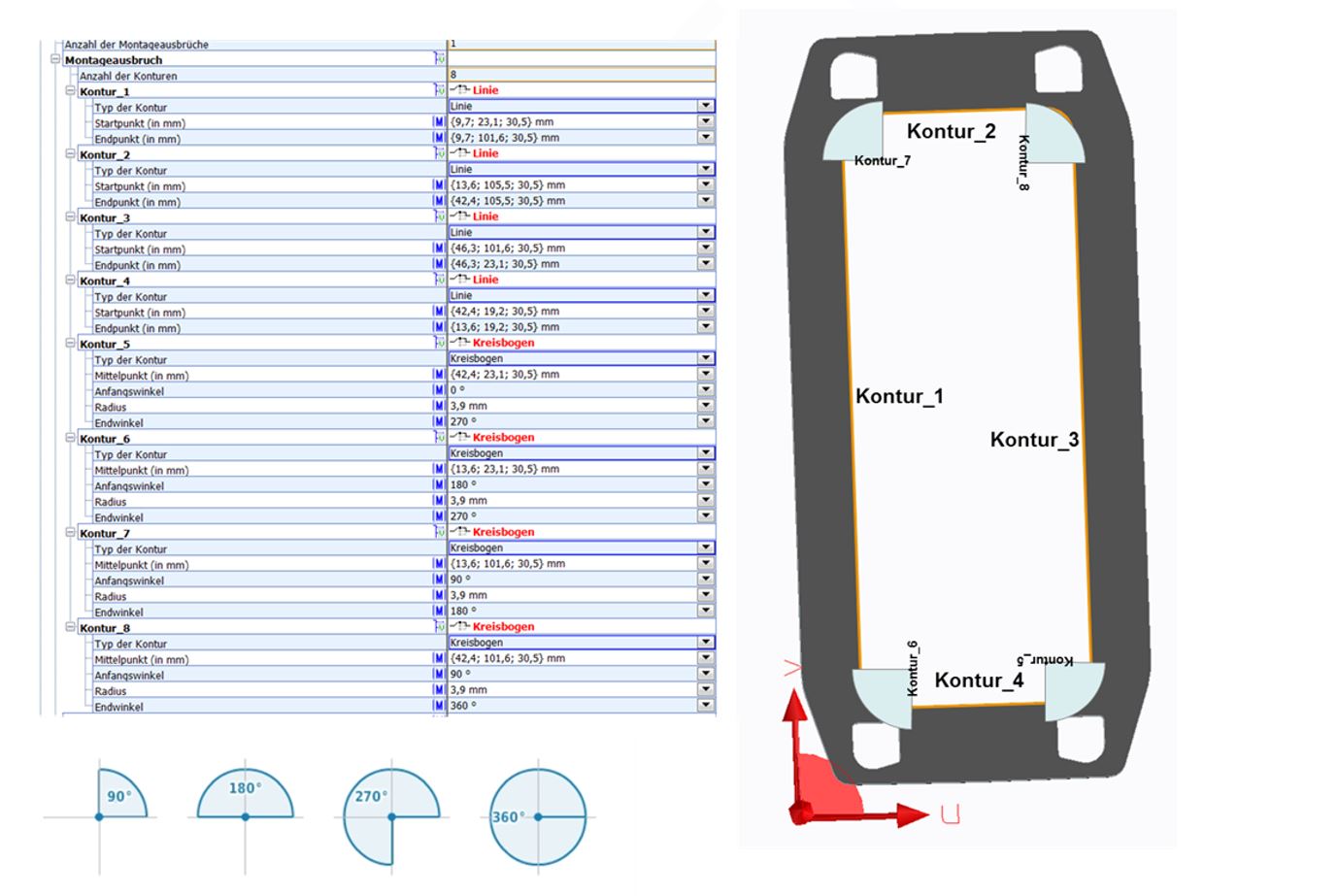

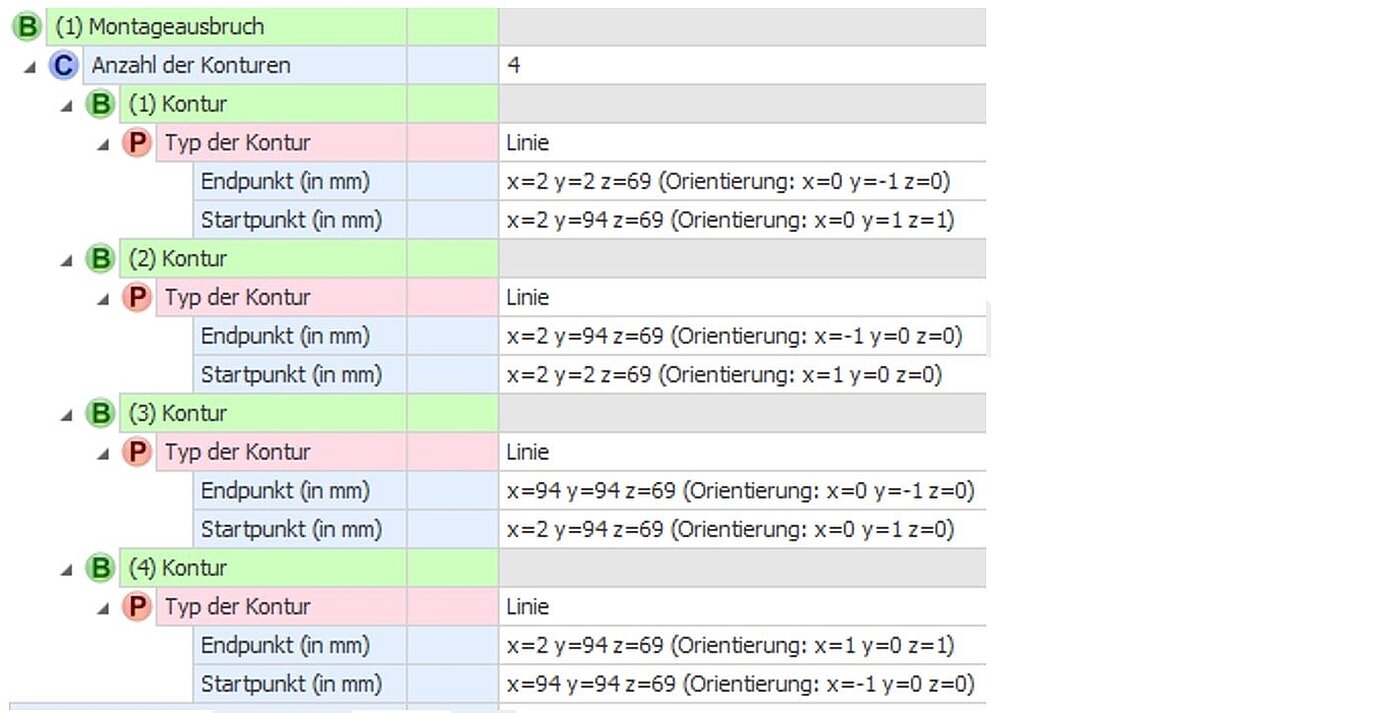

Montageausbruch

Block Montageausbruch

Durch die Zusammenfassung von verschiedenen Konturen wird der Montageausbruch beschrieben. Z.B. in der Türe

3

C

Anzahl der Konturen

Aufruf Block Kontur

Ruft den Block zur Konturbeschreibung gemäß Anzahl auf

3 / 4

P

Kontur

Abfrage Konturform polymorph

Ermöglicht formabhängige Teilausschnittbeschreibungen

5

W

Linie

Identifikation des polymorphen Blockes Linie

Ruft den Block zur Ausbruch-Linienbeschreibung auf

6

M

Startpunkt (in mm)

Koordinatenangabe des Startpunktes der Linie. Angabe in mm, Bezug zum Referenzpunkt des Artikels

Wird für die Ausbrucherstellung durch Fräss- oder Stanzmaschine benötigt

6

M

Endpunkt (in mm)

Koordinatenangabe des Endpunktes der Linie.

Wird für die Ausbrucherstellung benötigt

5

W

Kreisbogen

Identifikation des polymorphen Blockes Kreisbogen

Ruft den Block zur Ausbruch Kreisbogenbeschreibung auf

6

M

Mittelpunkt (in mm)

Koordinatenangabe des Mittelpunktes des Kreisbogens. Angabe in mm, Bezug zum Referenzpunkt des Artikels

Ruft den Block zur Beschreibung von Montageausbrüche auf

6

M

Radius

Radius des Kreisbogens in mm.

6

M

Anfangswinkel

Startpunkt in Grad des Kreisbogens.

Null Grad ist „rechts“ auf der x-Achse.

6

M

Endwinkel

Endpunkt in Grad des Kreisbogens.

Null Grad ist „rechts“ auf der x-Achse.

Der Ausbruch beginnt am Anfangswinkel und verläuft gegen den Uhrzeigersinn bis zum Endwinkel (Polarkoordinatensystem).
